F33 nije uvijek "lažni alarm": Zašto su fazna struja, AC spoj i prijelazna opterećenja važni

F33 nije uvijek "lažni alarm": Zašto su fazna struja, AC spoj i prijelazna opterećenja važni

Kada inverter prijavi prekostrujni događaj izmjenične struje, ali se mjesto nakon nekoliko minuta čini normalnim, instinkt često nastoji posumnjati na neugodno isključenje. U praksi je bolje polazište obično jednostavnije: pročitajte faze, provjerite gdje je spojen AC-spojeni pretvarač i pitajte što se promijenilo neposredno prije alarma.

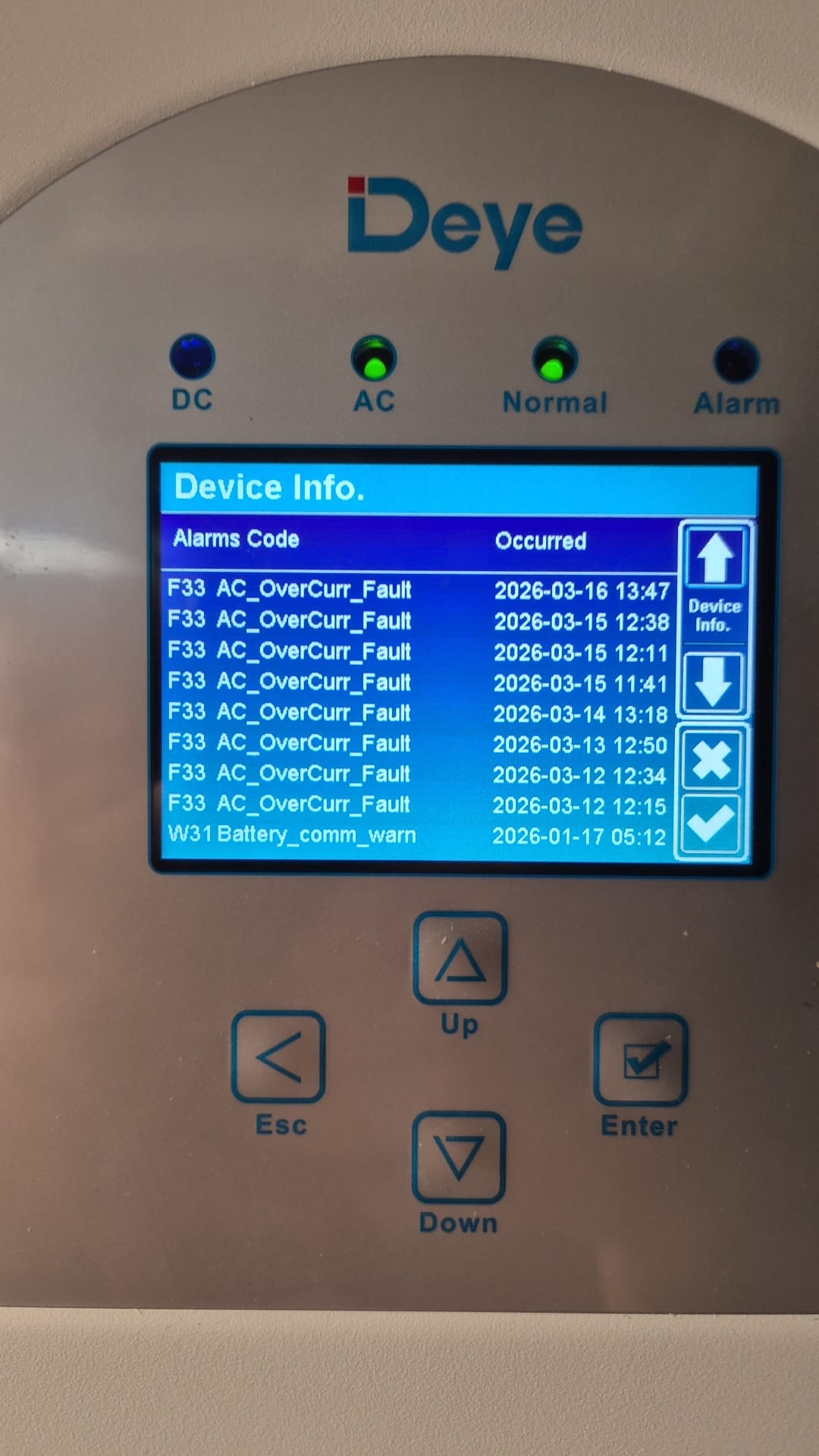

Služba na terenu rijetko nagrađuje najbržu pretpostavku. Alarm koji se na prvi pogled čini tajanstvenim često se pokaže običnim nakon što se shvati električni put. F33 je točno u toj kategoriji. Na nekim obiteljima hibridnih pretvarača Deye kod je naveden kao AC_OverCurr_Fault. Na drugim obiteljima, numeriranje se malo pomiče, ali praktična lekcija je uglavnom ista: počnite s AC stranom prije nego što zaključite da je stroj krivo prijavio događaj.

Ta je razlika važna, jer se AC prekostrujni događaj često tumači preusko. Instalateri mogu pogledati ukupnu snagu mjesta, očitati struju u stabilnom stanju, ne vidjeti ništa dramatično i odlučiti da alarm ne može biti stvaran. Ipak, struja se ne ponaša uvijek na uredan, ravnomjerno uravnotežen način na koji sugerira naslovna brojka o snazi. Mjesto može izgledati skromno u ukupnim kilovatima i još uvijek značajno opteretiti jednu fazu, posebno kada su uključeni AC spoj, pomoćna opterećenja ili kratkotrajni događaji prebacivanja.

Počnite s kodom, ali nemojte tu stati

Prva korisna točka je trijezna. Označavanje kodova greške može varirati ovisno o obitelji pretvarača, tako da servisni tim uvijek treba potvrditi točan model prije nego što bilo koji pojedinačni kod tretira kao univerzalni. Unatoč tome, Deyeovi vlastiti priručnici pokazuju u dosljednom smjeru: kada pretvarač označi prekostrujno stanje na strani izmjenične struje, istraživanje bi trebalo započeti sa strujom na putu izmjenične struje, a ne ishitrenim zaključkom da su baterija, BMS ili fotonaponski ulaz krivi.

To možda zvuči očito, ali upravo tu mnogi razgovori zalutaju. Nakon što baterija izgleda zdravo u povijesnim podacima, pozornost se često preusmjerava na softver ili firmware. Ponekad je to opravdano. Češće, osnove još uvijek nisu dobro provjerene: gdje je struja tekla, na kojoj je fazi bila koncentrirana i je li konfiguracija sustava povećala tu koncentraciju.

Zašto kasnije očitavanje nulte struje dokazuje vrlo malo

Uobičajeni terenski prigovor zvuči umirujuće, ali nije konačan: "Provjerili smo struju kada se raspravljalo o alarmu i bila je nula." To nam samo govori kako je mjesto izgledalo u tom kasnijem trenutku. Ne govori nam što se dogodilo kada je događaj pokrenut.

Kratki prekostrujni događaji mogu brzo doći i proći. Kompresor, pumpa, grijač, punjač ili neki drugi pretvarač mogu promijeniti sliku u nekoliko sekundi. Ako stanje nestane prije dolaska tehničara, očitanje u stabilnom stanju može izgledati savršeno bezopasno. Povijesne krivulje također mogu propustiti detalje koji najviše otkrivaju jer događaj može biti kraći od intervala bilježenja ili može biti izglađen u širi trend koji izgleda neupadljivo gledano unatrag.

Zbog toga je kontekst bitan. Izvješće o usluzi postaje daleko korisnije kada bilježi što se uključilo, u kojem je načinu rada sustav bio, je li mjesto bilo povezano s mrežom ili je radilo preko strane opterećenja i je li se događaj poklopio s poznatom promjenom potražnje.

Nesporazum od 5 kW: ukupna snaga i fazna struja nisu ista stvar

Jedan redak iz polja pojavljuje se uvijek iznova: "Opterećenje je ograničeno na 5 kW, a 5 kW ne proizvodi 22 A." Ta je izjava istinita samo pod određenom pretpostavkom, naime da se snaga ravnomjerno dijeli u trofaznom sustavu. Jednom kada se opterećenje ili AC-spregnuti izvor koncentrira na jednu fazu od 230 V, aritmetika se mijenja odjednom.

Dakle, točnija izjava je sljedeća: 5 kW obično neće dati 22 A na svakoj fazi uravnoteženog trofaznog sustava, ali sigurno može sjediti u tom rasponu na jednoj fazi od 230 V. Upravo zato su podaci na razini faze važni. Mjesto može ukupno biti unutar očekivanja i još uvijek gurati jedan vodič mnogo jače nego što sugerira brojka ukupne snage.

Poanta nije u tome da je svako očitanje od 22 A prihvatljivo. Riječ je o tome da sam broj ne treba odbaciti kao nemoguć bez prethodnog utvrđivanja kako je moć raspodijeljena. U stvarnoj instalaciji, strujni izmjenjivač spojen izmjeničnom strujom na L1 ili veliko opterećenje koncentrirano na L1, može faznu struju učiniti mnogo važnijom od glavnog broja kW.

Zašto je važno mjesto AC-spojnice

Deyeova dokumentacija o europskom hibridnom inverteru daje važnu točku koju je lako zanemariti u svakodnevnom rješavanju problema: AC spojnica može se konfigurirati na strani mreže ili na strani opterećenja, a na podržanim modelima GEN priključak se također može koristiti kao Micro Inv ulaz. Ta je fleksibilnost korisna, posebno kada se naknadno ugrađuje postojeći solarni sustav, ali također mijenja način na koji se energija kreće kroz instalaciju i način na koji se alarmi trebaju tumačiti.

Ako je inverter na mreži spojen na izmjeničnu struju na strani opterećenja, rasprava bi se trebala odmah prebaciti s ukupne proizvodnje na mjestu na putanju kojom struja ide kroz pomoćni izlaz i faze povezane s njim. Jednako tako, kada se vanjski mjerač koristi za AC-spojen nadzor, Deyeovi priručnici napominju da podaci mjerača moraju ispravno komunicirati s hibridnim pretvaračem kako bi podaci o potrošnji opterećenja bili točni. Bez tog konteksta, tehničari i kupci mogu završiti svađajući se oko snimki zaslona umjesto da dijagnosticiraju stvarno električno stanje.

Pročitajte faze, a ne samo ukupno

Ovdje stranice s pojedinostima pretvarača često otkrivaju više od jednog prikaza ukupne snage. Deyeovo sučelje prikazuje napon, struju i snagu za svaku fazu na strani pretvarača, te napon i snagu za svaku fazu na strani opterećenja. Za servisni tim to nije ukras. Često je to odlučujući trag.

Trofazni sustavi još uvijek mogu biti neujednačeni. Deyeove podatkovne tablice za niskonaponske trofazne hibride navode da pretvarač podržava neuravnoteženi izlaz, a izbornici na novijim modelima također se odnose na asimetrično fazno napajanje. Drugim riječima, sustav je izgrađen za rad u stvarnom svijetu, gdje se opterećenja ne dijele uvijek uredno. Ali ta ista stvarnost znači da se rješavanje problema mora obaviti na razini faze. Ravna ukupna figura može sakriti nakrivljenu instalaciju.

Bolji način da klijentima objasnite F33

Kupci obično ne žele lekciju iz filozofije šifre greške. Žele znati je li pretvarač siguran, je li sustav ispravno ožičen i traži li se od njih nepotrebna zamjena dijelova. Najkorisniji odgovor nije reći da je alarm definitivno bio ispravan ili definitivno pogrešan. Treba objasniti da se prekostrujni događaj izmjenične struje mora procijeniti prema stvarnom putu struje, stvarnom faznom opterećenju i stvarnom radnom trenutku, a ne prema mirnoj snimci snimljenoj nakon toga.

To omogućuje bolji razgovor o usluzi. To pokazuje da je istraga utemeljena na električnom ponašanju, a ne na nagađanjima. Također izbjegava dvije krajnosti koje obje štete povjerenju: odbacivanje alarma kao softverskog kvara bez dokaza ili tretiranje svakog prekostrujnog koda kao dokaza hardverskog kvara.

Na kraju, mnoge rasprave o F33 uopće nisu o misterioznom pretvaraču. Oni se odnose na jaz između agregatne snage i fazne struje, između očitanja u stabilnom stanju i kratkotrajnih događaja, te između urednog jednolinijskog dijagrama i načina na koji je instalacija stvarno povezana na licu mjesta. Uklonite tu prazninu i slučaj obično postaje mnogo lakši za razumijevanje.
