Objašnjenje specifikacija SUN-MPPT-L01-EU-AM8 i SUN-STS500L: 8 kanala, 500kW STS

Dva modula, dva različita posla

SUN-MPPT-L01-EU-AM8 i SUN-STS500L nalaze se na suprotnim krajevima istog C&I ESS klastera. Jedan uvlači energiju iz PV nizova i predaje je PCS-u što je učinkovitije moguće. Drugi odlučuje koji izvor energije - mreža, generator ili sam PCS - zapravo doseže opterećenje. Nijedno ne zamjenjuje drugo, a razumijevanje gdje svačiji posao počinje i prestaje olakšava ispravno određivanje veličine sustava.

SUN-MPPT-L01-EU-AM8: Što 8 tragača zapravo radi

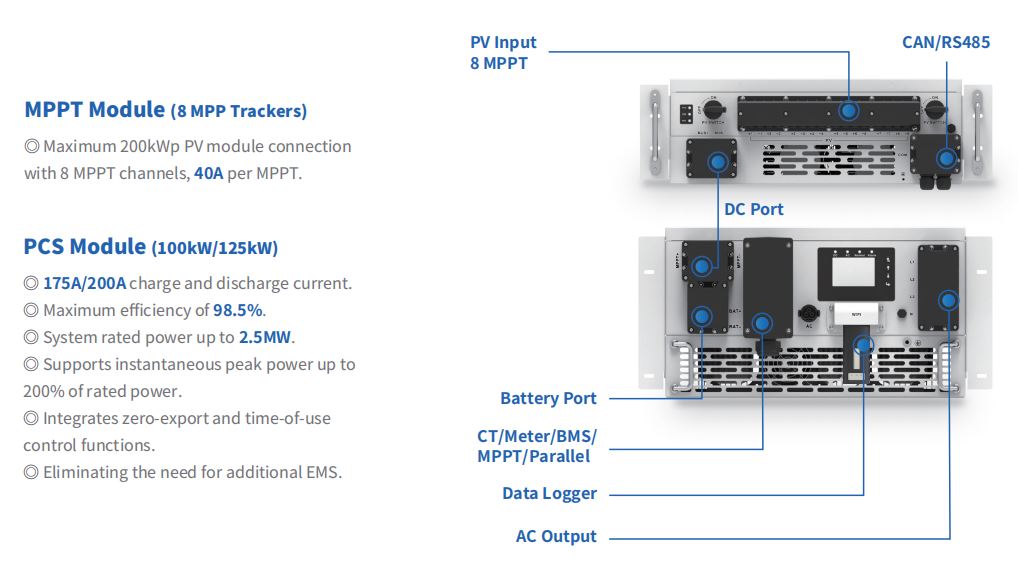

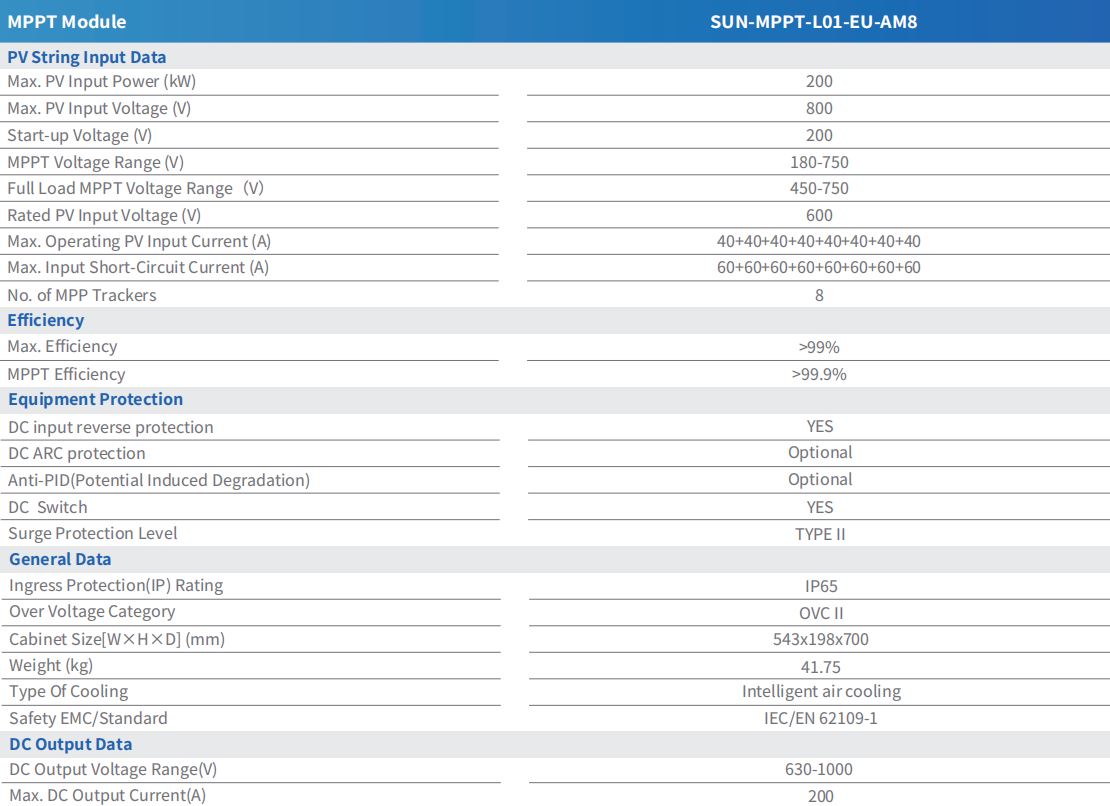

Ovaj modul radi 8 nezavisnih MPP trackera , svaka ocijenjena za 40A radne struje i ograničenje struje kratkog spoja od 60A, za kombinirani maksimalni PV ulaz od 200kWp. Budući da su pratioci neovisni, a ne grupirani, događaj sjenčanja ili greška na jednom nizu izolirani su za taj kanal umjesto da povlače ostalih sedam.

Prozori napona su važni koliko i broj tragača. Početni napon je 200 V, MPPT raspon napona je 180-750 V, a sužava se na 450-750 V pod punim opterećenjem. Nazivni PV ulazni napon iznosi 600 V, a istosmjerni izlaz ulazi u PCS na 630-1000 V, ograničen na 200 A. Maksimalna učinkovitost ocijenjena je iznad 99%, pri čemu sama učinkovitost MPPT praćenja prelazi 99,9% — razlika između ta dva broja je koliko dobro modul pronalazi i drži stvarnu vršnu točku snage kako se uvjeti mijenjaju. Za čitatelje koji žele dublje objašnjenje temeljnog koncepta, ovo pregled praćenja maksimalne točke snage i zašto je to važno pokriva osnove.

SUN-STS500L: Preklopni kapacitet i vrijeme

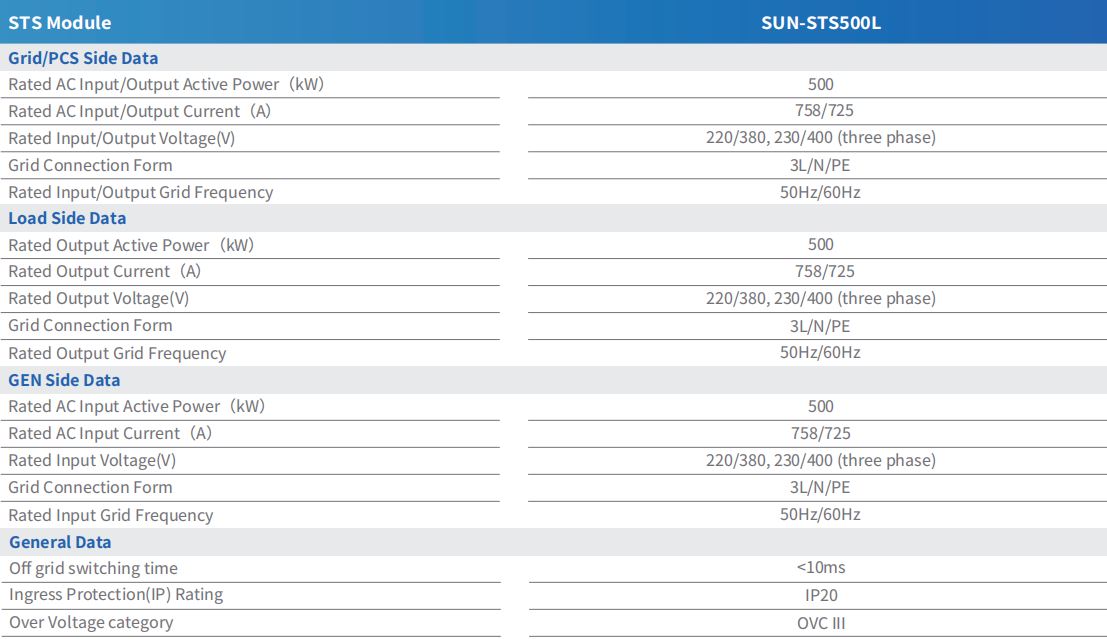

SUN-STS500L izgrađen je oko jednog broja: a 500kW sklopni kapacitet, primijenjen identično na strani mreže/PCS, strani opterećenja i GEN strani. Svaka strana je ocijenjena za istu 758A/725A ulaznu ili izlaznu struju na 220/380V ili 230/400V trofazne, spojene u konfiguraciji 3L/N/PE na 50Hz ili 60Hz.

Vrijeme prebacivanja izvan mreže procijenjeno je na manje od 10 ms, što je dovoljno brzo da priključena opterećenja općenito ne registriraju prijelaz između mrežnog, izvanmrežnog i načina rada dizel generatora. Modul ima ocjenu ulaska IP20 i prenaponsku kategoriju OVC III, što odražava njegovu ulogu sklopne komponente na strani izmjenične struje, a ne kućišta s ocjenom za vanjske prostore.

Kako dva modula rade zajedno u jednom klasteru

U tipičnoj izradi, PV žice završavaju na SUN-MPPT-L01-EU-AM8, koji napaja PCS na DC strani. SUN-STS500L nalazi se na strani izmjenične struje, nizvodno od PCS-a, odlučujući hoće li opterećenje crpiti iz mreže, PCS-podržane baterije ili dizel generatora. Jedna jedinica STS500L povezuje se s do pet PCS jedinica od 100kW ili četiri PCS jedinice od 125kW, tako da omjer MPPT-na-STS u klasteru slijedi bez obzira koliko je PCS jedinica spojenih u taj jedan STS modul.

Ova podjela je važna pri rješavanju problema: problem s nedovoljnom izvedbom PV-a ukazuje na MPPT modul i njegove podatke na razini tragača, dok kašnjenje prebacivanja ili greška prijelaza načina rada ukazuje na STS modul i njegovo ožičenje na AC strani. Timovi koji specificiraju puni klaster oko ova dva modula mogu pregledati kompletan C&I linija sustava za pohranu energije kako bi se uskladio broj komada i kapacitet baterije s MPPT i STS ocjenama iznad.
