Objašnjenje BOS-B Pro-A3 baterijskog sustava: kapacitet, vijek trajanja, konfiguracija

Počevši od jednog modula

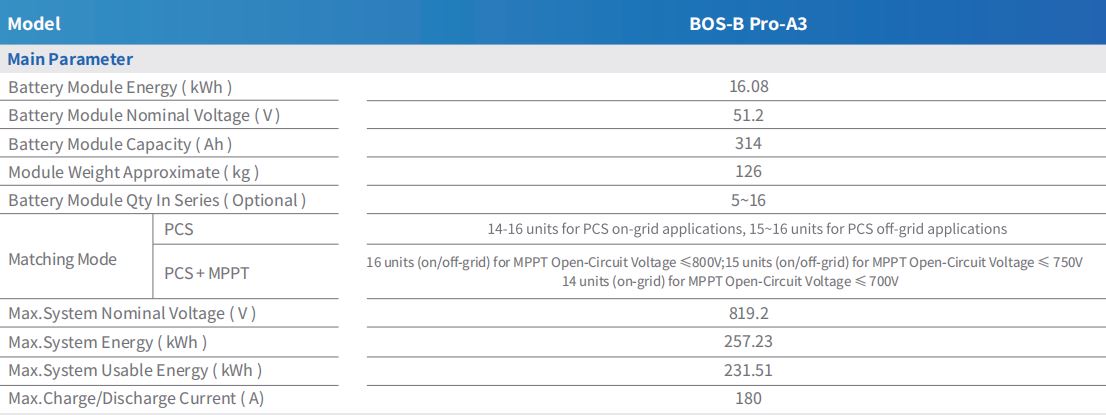

Svaki BOS-B Pro-A3 stalak izgrađen je od iste osnovne jedinice: a 16,08 kWh modul nominalnog napona 51,2 V i kapaciteta 314 Ah, težine 126 kg. Sve ostalo u sustavu — ukupna energija stalka, serijska konfiguracija, odgovarajući broj PCS — povećava se iz specifikacije jednog modula.

Koliko modula po stalku i zašto se mijenja

Stalak može držati između 5 i 16 baterijski moduli u seriji, ali stvarni strop ovisi o tome kako je stalak ožičen. Povezano izravno na PCS bez MPPT-a u nizu, podržano je 14 do 16 jedinica, ovisno o tome radi li instalacija na mreži ili izvan mreže. Nakon dodavanja MPPT-a, granica se pomiče s naponom PV otvorenog kruga: dopušteno je 16 jedinica na 800 V ili niže, 15 jedinica na 750 V ili niže, a 14 jedinica na mreži samo na 700 V ili niže.

U maksimalnoj konfiguraciji od 16 modula, stalak doseže nazivni napon sustava od 819,2 V, maksimalnu energiju sustava od 257,23 kWh , i 231,51kWh korisne energije — razlika između to dvoje odražava preporučenu dubinu pražnjenja od 90%.

Ograničenja punjenja i pražnjenja na razini police

Bez obzira na broj modula, maksimalna struja punjenja i pražnjenja stalka ograničena je na 180A . Punjenje je dopušteno u rasponu od 0°C do 55°C, dok se pražnjenje proteže do -20°C, dajući sustavu više operativnog prostora u hladnim uvjetima kada se napajanje isključi nego kada se ponovno uključi. Temperatura skladištenja, odvojeno od radne temperature, ograničena je na 0-35°C.

Životni ciklus i što jamstvo zapravo pokriva

Vijek trajanja ciklusa ocjenjuje se na 6000 ciklusa ili više do 70% kapaciteta na kraju životnog vijeka, ispitano na 25±2°C s brzinama punjenja od 0,5C i brzinama pražnjenja od 0,5C. Na toj se brojci temelji 10-godišnje jamstveno razdoblje — stalak koji se okreće jednom dnevno pri testiranoj brzini i dubini pražnjenja trebao bi i dalje zadržati značajan iskoristivi kapacitet kada jamstveni rok završi.

Preporučena dubina pražnjenja postavljena je na 90%, a LFP kemija modula je ono što omogućuje da se kombinacija te dubine pražnjenja i ocjene od 6000 ciklusa održi tijekom jamstvenog roka, umjesto da se mijenja jedno za drugo kao što zahtijevaju neke druge kemije.

Kućište, komunikacija i fizički otisak

Cijeli stalak ima dimenzije 2150 × 1305 × 800 mm i teži približno 2240 kg u maksimalnoj konfiguraciji, montiran kao jedinica instalirana u stalak, a ne samostojeća. Komunikacija se odvija preko TCP-a, RS485 ili CAN-a, pri čemu se CAN posebno koristi za komunikaciju s BMS-om. Toplinskim upravljanjem upravlja se pametnim ventilatorskim hlađenjem, a kućište ima ocjenu IP20 prikladnu za unutarnju ili zaštićenu instalaciju, a ne za izravnu izloženost vanjskom prostoru.

Status se prijavljuje putem SOC-a i zaslona koda greške, uz podršku sustava indikatora u dvije boje — žuta za uključenje visokog napona, crvena za alarm sustava baterija — tako da tehničar može pročitati status stalka bez otvaranja ploče ili spajanja prijenosnog računala. Certifikacija pokriva CE, IEC62619, IEC62040 i UN38.3.

Gdje ovo stane u veću građevinu

Ovi brojevi po stalku su građevni blok za sve veće: jedan PCS može nositi do 16 stalka paralelno, tako da je ukupni energetski kapacitet projekta zapravo samo brojka od 257,23kWh po stalku pomnožena s koliko god stalaka broj PCS-a dopušta. Svatko tko želi cjeloviti skup oko ove baterije može pregledati šire linija velikih baterijskih sustava za pohranu energije da vidite kako se broj polica, PCS ocjena i ukupni kapacitet mjesta uklapaju zajedno.
