Deye Inverter F55 (DC-Volt High-Fault) Praktična analiza

Deye Inverter F55 (DC - Visoki napon - Fault) Praktična analiza - Brzo rješavanje problema i otklanjanje istosmjernog prenapona iz stvarnog slučaja

Pregled

F55 (DC - Volt visoko Kvar) je kod kvara visokonaponske zaštite na strani istosmjerne struje na Deye hibridnim pretvaračima. Obično je uzrokovana neusklađenošću konfiguracije sustava i radnih uvjeta, a ne kvarom hardvera. Kada se aktivira, pretvarač odmah prekida PV ulaz i zaustavlja generiranje PV-a. Ovaj članak raščlanjuje temeljne uzroke i logiku pokretanja F55 pomoću tri stvarne snimke zaslona na licu mjesta i pruža standardizirani postupak spreman za teren od praćenja podataka do popravka na licu mjesta. Smjernice su primjenjive na cijeli niz Deye stambenih pojedinačnih faza i tri faza niska naponske hibridne pretvarače i namijenjen je PV instalaterima i O&M osoblju.

1. Fenomen greške slučaja - Zaključavanje osnovne anomalije iz tri snimke zaslona

U ovom slučaju stambeni fotonaponski sustav za pohranu više puta je prestao izvoziti tijekom dnevnih razdoblja visokog zračenja. Daljinski nadzor pokrenuo je alarme. Trojica uključena - snimke zaslona stranice čine potpuni lanac dokaza i jasno pokazuju srž problema:

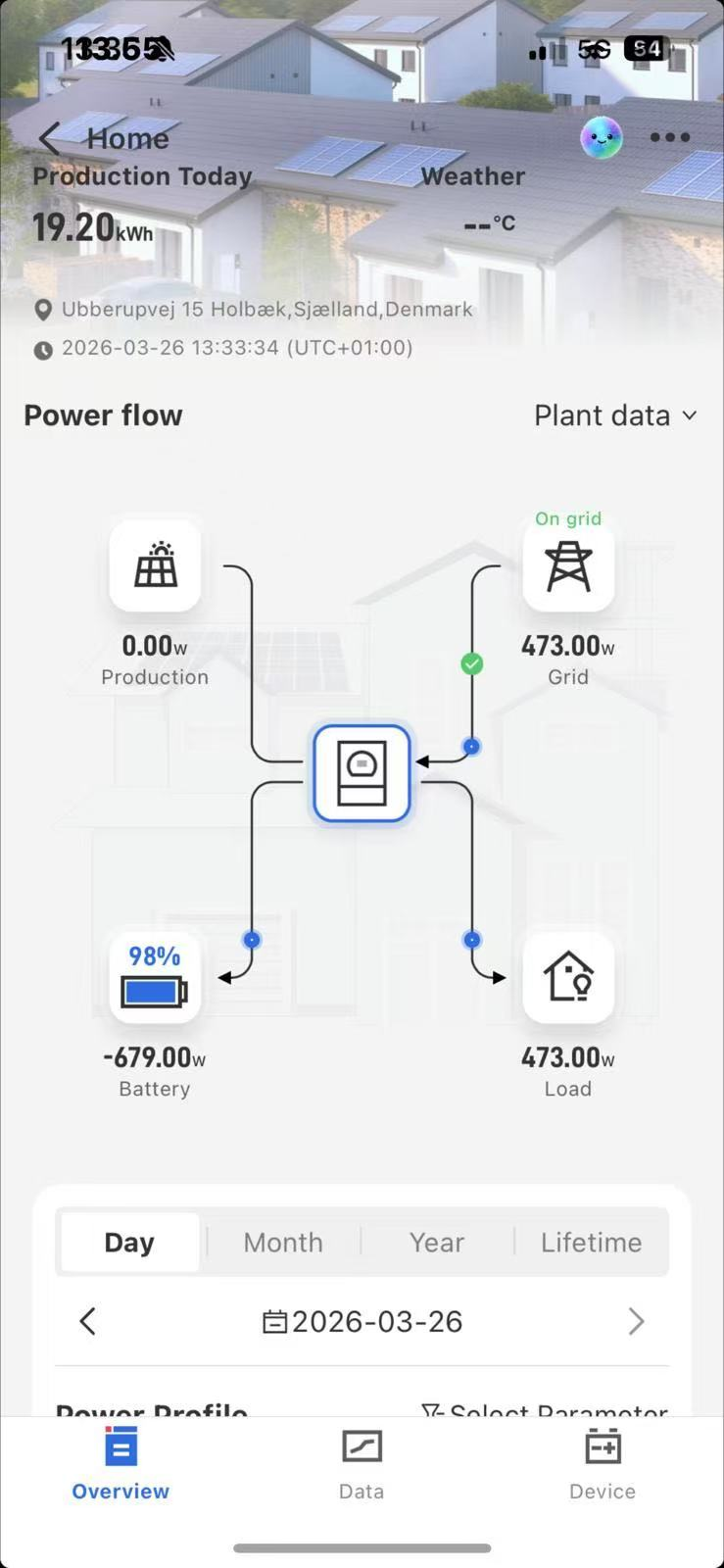

Slika 1 - Snimka zaslona protoka energije

Snaga fotonaponske generacije pada izravno na 0 W. Sustav zaustavlja fotonaponsku proizvodnju i u potpunosti se oslanja na

opskrba mrežom plus pražnjenje baterije za opsluživanje opterećenja. Ovo je kupac - percipirani simptom "bez generacije".

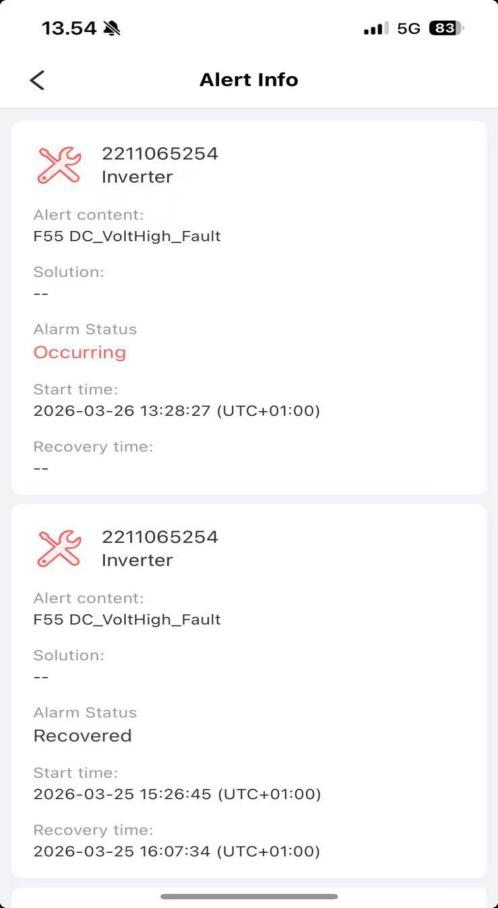

Slika 2 - F55 Snimka zaslona dnevnika alarma

Platforma javlja F55 DC - Volt visoko - Greška koja ukazuje na prekoračenje istosmjerne sabirnice napona. Greške se javljaju tijekom dnevne visoke razine - razdoblja ozračenja i automatski se brišu kada ozračenje padne. Ponovljeni uzorak odgovara tipičnom vremenu prenapona istosmjerne struje.

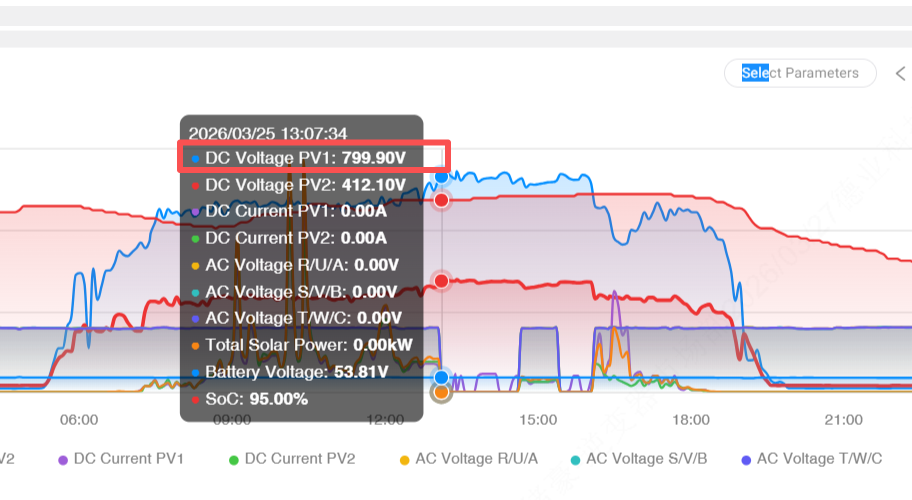

Slika 3 - Snimka zaslona operativnih podataka

Ova snimka zaslona ključna je za root - identifikacija uzroka. Osnovne anomalije su jasne: PV1 DC napon raste do 799,90 V, PV1 i PV2 PV struje su 0,00 A, SOC baterije je 95% s naponom baterije 53,81 V, a naponi AC strane su svi 0 V što ukazuje da je pretvarač isključen iz mreže.

Tri snimke zaslona upućuju na zaključak da prekomjerni DC - bočni napon pokrenuo pretvarač ' zaštitnog djelovanja i uzrokovao prekid proizvodnje. Gotovo puna baterija dodatno je pogoršala stanje napona.

2. F55 Definicija jezgre kvara i logika pokretanja slučaja

1. Službena definicija

F55 označava zaštitu od prenapona istosmjerne sabirnice. Inverter ' Zaštitna logika sprječava da visoki istosmjerni napon ošteti IGBT-ove, kondenzatore istosmjerne veze, BMS baterije i druge kritične komponente. Kada istosmjerni napon prijeđe konfigurirani zaštitni prag, pretvarač izvršava zaštitne akcije.

2. Potpuna logika okidača za ovaj slučaj

Kombinirajući tri snimke zaslona sa zaštitnim ponašanjem pretvarača, lanac kvarova je sljedeći i predstavlja tipičan F55 scenarij:

- Glavni uzrok: niz PV1 sadrži previše modula u seriji tako da napon otvorenog kruga znatno premašuje pretvarač ' s MPPT ili DC ulazna ograničenja. Snimka zaslona prikazuje 799,90 V što daleko premašuje tipične sigurne granice.

- Izravni okidač: u podne pod jakim zračenjem, PV napon raste dalje i prelazi zaštitni prag.

- Faktor pojačanja: SOC baterije na 95% je skoro pun, ostavljajući malo kapaciteta za apsorbiranje viška PV energije. Višak energije nakuplja se na istosmjernoj strani i povećava napon.

- Zaštitna radnja: Pretvarač aktivira F55, prekida PV ulaz tako da PV struje padaju na nulu i odvaja se od mreže tako da AC naponi očitaju nulu. PV snaga pada na 0 W i sustav prestaje izvoziti.

- Automatski oporavak: Kako se zračenje smanjuje u večernjim satima, PV napon pada natrag u sigurno područje, zaštita se uklanja i pretvarač nastavlja s normalnim radom.

3. Osnovni uzroci F55 (većina nehardverskih problema)

Na temelju snimaka zaslona i terenske statistike, većina grešaka F55 nije uzrokovana kvarovima hardvera. Ovaj slučaj podudara se s dva primarna uzroka koji bi trebali biti u središtu provjera na licu mjesta:

1. Pretjerana konfiguracija PV niza (primarni uzrok, ~60%)

Ovaj slučaj je tipičan: broj serija nizova PV1 je previsok pa napon otvorenog kruga doseže 799,90 V, daleko premašujući pretvarač ' dopušteni unos. Pod jakim zračenjem neizbježno se aktivira zaštita od prenapona. Neki slučajevi također pokazuju neravnotežu između PV1 i PV2 u vrsti modula ili broju nizova, uzrokujući da jedan niz premaši siguran napon.

2. Nedovoljna apsorpcija baterije (sekundarna, ~25%)

visoko battery SOC above 85% is not the root cause but acts as a voltage amplifier. With the battery nearly full, charging power drops and excess PV energy cannot be absorbed. If anti‑islanding or anti‑reverse settings prevent exporting to the grid, the excess energy accumulates on the DC side and accelerates F55 triggering.

Ostalo uobičajeno ne - hardverski uzroci

- Neispravne postavke parametara kao što su prestroga ograničenja protiv preokreta, onemogućeno izjednačavanje snage ili netočne postavke prekida punjenja baterije koje dopuštaju skokove napona.

- Problemi s istosmjernim ožičenjem kao što su labavi ili oksidirani spojevi koji iskrivljuju očitavanje napona i uzrokuju lažno otkrivanje prenapona.

4. Standardizirani F55 postupak za rješavanje problema - Prvo daljinski, zatim uključen - stranica

Slijedite načelo "najprije daljinsko praćenje snimke zaslona, a zatim praktične provjere na licu mjesta; provjerite sklopove prije hardvera". Tri snimke zaslona mogu identificirati oko 90% problema i izbjeći nepotrebno uklanjanje.

Korak 1 - Daljinsko praćenje snimke zaslona (jezgra, 5 minuta za zaključavanje osnovnog uzroka)

Dohvatite tri temeljne snimke zaslona s platforme i provjerite četiri točke:

- Na slici 2 potvrdite F55 i da se okidači javljaju tijekom visokog zračenja, što ukazuje na PV - sporedna pitanja.

- Na slici 3 provjerite PV napon i struju. Napon daleko iznad MPPT ili ograničenja ulaza s nultom strujom ukazuje na probleme s konfiguracijom PV niza.

- Na slici 3 provjerite SOC baterije. Visoki SOC iznad 85% ukazuje na nedovoljan kapacitet apsorpcije.

- Na slici 1 i slici 3 provjerite AC stranu kako biste isključili probleme s mrežom kao uzrok gašenja.

Korak 2 - Provjere PV-strane na licu mjesta (sanacija jezgre)

- Odvojite PV od pretvarača i izmjerite napone otvorenog kruga PV1/PV2 multimetrom kako biste provjerili očitanja snimke zaslona.

- Ponovno izračunajte broj nizova i osigurajte da je napon otvorenog kruga unutar sigurnih granica u očekivanim temperaturnim uvjetima.

- Pregledajte PV DC terminale za labave veze ili oksidaciju i provjerite module za oštećenje ili zasjenjenje.

Korak 3 — Battery and parameter optimization (remove amplifying factors)

- Vratite prekid napunjenosti baterije i druge parametre baterije na zadane postavke proizvođača.

- Izbjegavajte punjenje tijekom sati najvećeg zračenja kao što je 11:00-15:00 i prebacite punjenje na razdoblja izvan mreže kako biste povećali apsorpcijski prostor.

- Na odgovarajući način smanjite ograničenja protiv povrata/izvoza unutar regulatornih dopuštenja i omogućite izjednačavanje snage kako biste suzbili skokove napona.

Korak 4 — Hardware checks (only if prior steps fail, rare)

- Ažurirajte firmware pretvarača i, ako je potrebno, vratite tvorničke postavke i ponovno konfigurirajte parametre.

- Obratite se tehničkoj podršci tvrtke Deye za pregled senzora istosmjernog napona, IGBT-ova i baterijskog BMS-a. Nemojte rastavljati pretvarač bez ovlaštenja.

5. Plan sanacije za specifičan slučaj — praktičan i izdržljiv

Usredotočite se na korekciju PV niza i optimizaciju baterije/parametara. Sve radnje u nastavku mogu se izvršiti na terenu i trebale bi eliminirati ponavljanje.

1. Sanacija PV-strane jezgre

- Za očitanje napona PV1 od 799,90 V, odmah smanjite broj serija nizova PV1 tako da napon otvorenog kruga padne unutar pretvarača ' s dopušteni ulazni raspon sa sigurnosnom marginom. Nakon rekonfiguracije, izmjerite napon otvorenog kruga u isključenom stanju i ponovno spojite tek kada su očitanja normalna.

- Osigurajte da PV1 i PV2 koriste identične tipove modula, broj nizova i po mogućnosti iste proizvodne serije. Održavajte minimalne razlike napona između žica.

2. Optimizacija baterije i parametara

- Postavite gornju granicu napunjenosti baterije na razinu koja ostavlja prostora za PV apsorpciju, na primjer 80%–85% SOC.

- Dopustite ograničeni izvoz u mrežu gdje je to dopušteno kako biste izbjegli nakupljanje istosmjerne energije.

- Omogućite značajke izjednačavanja snage i PV ograničenja snage za suzbijanje iznenadnog napona ili strujnih udara.

3. Jednostavno rutinsko održavanje

- Zategnite DC priključke na strani PV i baterije, uklonite oksidaciju i osigurajte odgovarajuću izolaciju.

- Mjesečno dohvatite tri temeljne snimke zaslona za praćenje PV napona i SOC baterije i rano intervenirajte ako se pojave anomalije.

7. Ključni zahvati

- F55 je normalna radnja sigurnosne zaštite i ne znači nužno kvar hardvera. Većina pojava uzrokovana je konfiguracijom PV niza koja premašuje ograničenja pretvarača. Visoki SOC baterije i neodgovarajuće postavke parametara uobičajeni su faktori pojačanja.

- Brza dijagnoza oslanja se na tri snimke zaslona: protok snage, dnevnik alarma i podatke o radu. Ove slike u većini slučajeva omogućuju petominutno praćenje uzroka.

- Prioriteti sanacije: ispravite konfiguraciju PV niza kako biste uklonili glavni uzrok i optimizirali parametre baterije i pretvarača kako biste uklonili uvjete pojačanja i spriječili ponovno pojavljivanje.

Djelotvoran kontrolni popis

- Dohvatite i spremite sliku 1, sliku 2 i sliku 3 za svaki incident.

- Odspojite i izmjerite PV Voc na terenu.

- Ponovno izračunajte i prilagodite brojeve nizova kako biste zadovoljili ograničenja ulaza pretvarača.

- Uskladite ograničenja napunjenosti baterije s dobavljačem baterija i omogućite izjednačavanje snage.

- Dokumentirajte promjene i pratite mjesečno putem udaljenih snimaka zaslona.
