Objašnjenje STS prebacivanja ispod 10ms: MS-MPPT400-2 protiv MS-TS500-2

Deset milisekundi koje odlučuju o tome hoće li stranica ostati u pogonu

Kvar mreže se ne najavljuje. U jednom trenutku stranica crpi iz uslužnog programa; sljedeći, napon pada i svako nizvodno opterećenje je izloženo praznini koju ne može tolerirati. Za podatkovni centar, hladnjaču ili proizvodnu liniju usred ciklusa, taj se jaz mora zatvoriti za jednoznamenkaste milisekunde — ne sekunde, ne "onoliko brzo koliko se generator može zavrtjeti". To je specifični inženjerski problem koji sloj STS (static transfer switch) rješava i to je razlog zašto Deye MC-L430 platforma gradi komutaciju oko dva namjenski izrađena ormara: MS-MPPT400-2 i MS-TS500-2, oba ocijenjena za prijenos ispod 10 ms.

Ova dva ormarića izgledaju slično na podatkovnoj tablici — oba upravljaju mrežom, generatorom i prekidačima opterećenja; obojica tvrde da imaju jednoznamenkasto prebacivanje u milisekundi — ali rješavaju različite probleme. Jedan kombinira PV ulaz s prebacivanjem u jednom kućištu. Drugi je namjenski razvodni ormar većeg kapaciteta bez ikakve PV funkcije. Ispravno razlikovanje je ono što određuje odgovara li arhitektura prebacivanja web-mjesta stvarno njegovoj kombinaciji generacija.

Što statički prijenosni prekidač zapravo radi

Statički prijenosni prekidač ne pomiče mehanički kontakt kao što to čini tradicionalni automatski prijenosni prekidač. Koristi sklopku u čvrstom stanju za otkrivanje kvara izvora i preusmjeravanje opterećenja na alternativni izvor prije nego što opterećenje uopće uoči prekid. To je mehanizam iza platforme ≤10 ms vrijeme prebacivanja između rada na mreži i rada izvan mreže — dovoljno brzo da većina osjetljivih elektroničkih opterećenja uopće ne registrira prijelaz.

I MS-MPPT400-2 i MS-TS500-2 izgrađeni su oko ove iste preklopne jezgre, ali svaki ormar raspoređuje prekidače oko sebe drugačije ovisno o tome što još treba dijeliti kućište.

MS-MPPT400-2: Prekidač i solarni ulaz u jednom ormariću

MS-MPPT400-2 kombinira dvije funkcije za koje bi inače bio potreban poseban hardver: dvokanalni MPPT stupanj koji upravlja do 400kW PV ulaza (2 x 200kW) i STS stupanj ocijenjen na 400kW preko opterećenja, mreže i priključaka uljnog motora. Na strani PV-a, radi s maksimalnim ulaznim naponom od 800 V DC, MPPT rasponom napona od 180–750 V DC i 200 V početnim naponom — dovoljno širokim za prilagodbu nizu konfiguracija nizova bez zasebnog PV pretvarača.

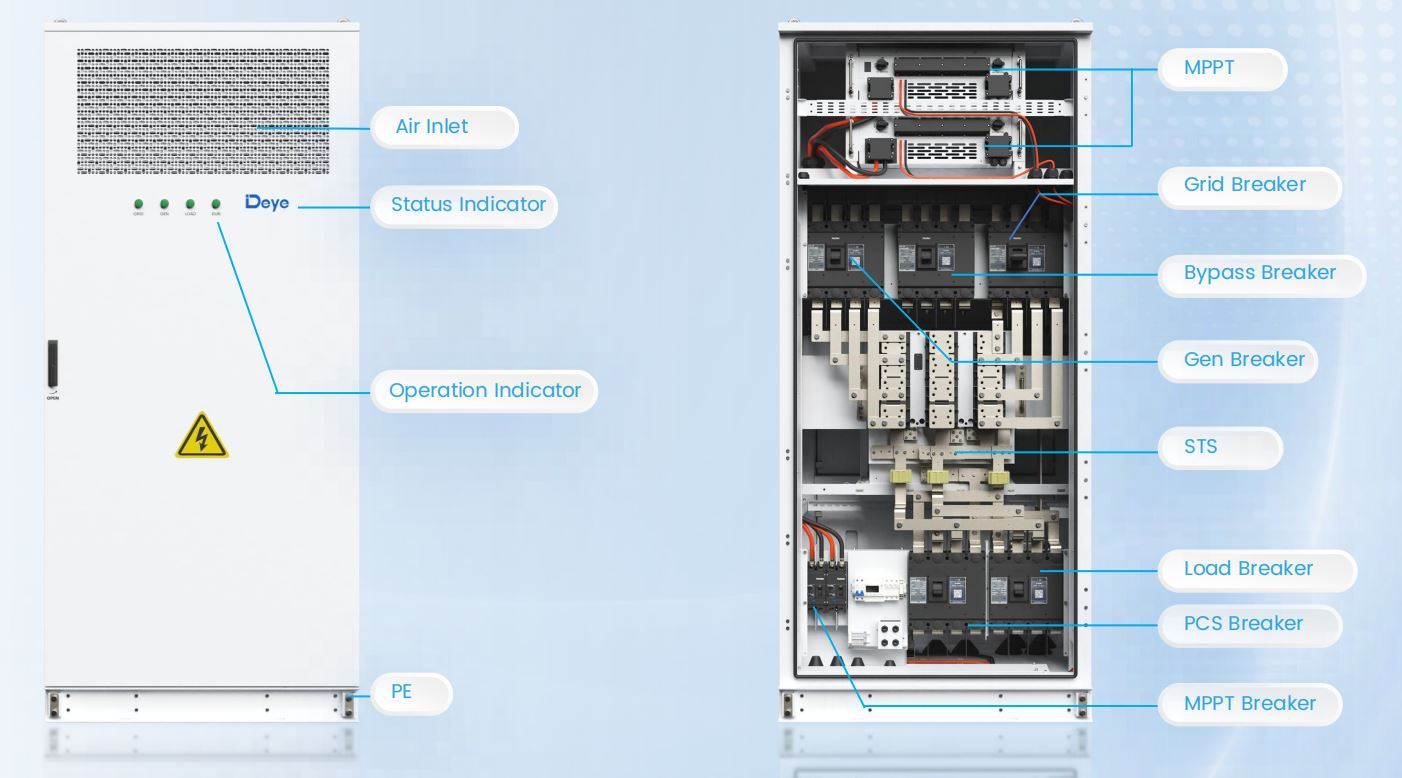

Raspored prekidača unutar ormarića odražava tu dvostruku ulogu: namjenski MPPT prekidač i mrežni prekidač nalaze se uz prekidač zaobilaznice, generatorski prekidač, prekidač opterećenja i PCS prekidač — sve koordinira interna STS logika. To je mnogo preklopne inteligencije upakirane u jedno kućište od 1000 x 1000 x 2450 mm, i upravo je to razlog zašto se ovaj ormarić pojavljuje u DC-spregnutim rasporedima gdje PV, baterija i preklopnici moraju dijeliti jednu točku AC međusobnog povezivanja umjesto tri odvojena ormarića.

MS-TS500-2: Namjenski sklopni ormarić za veća opterećenja

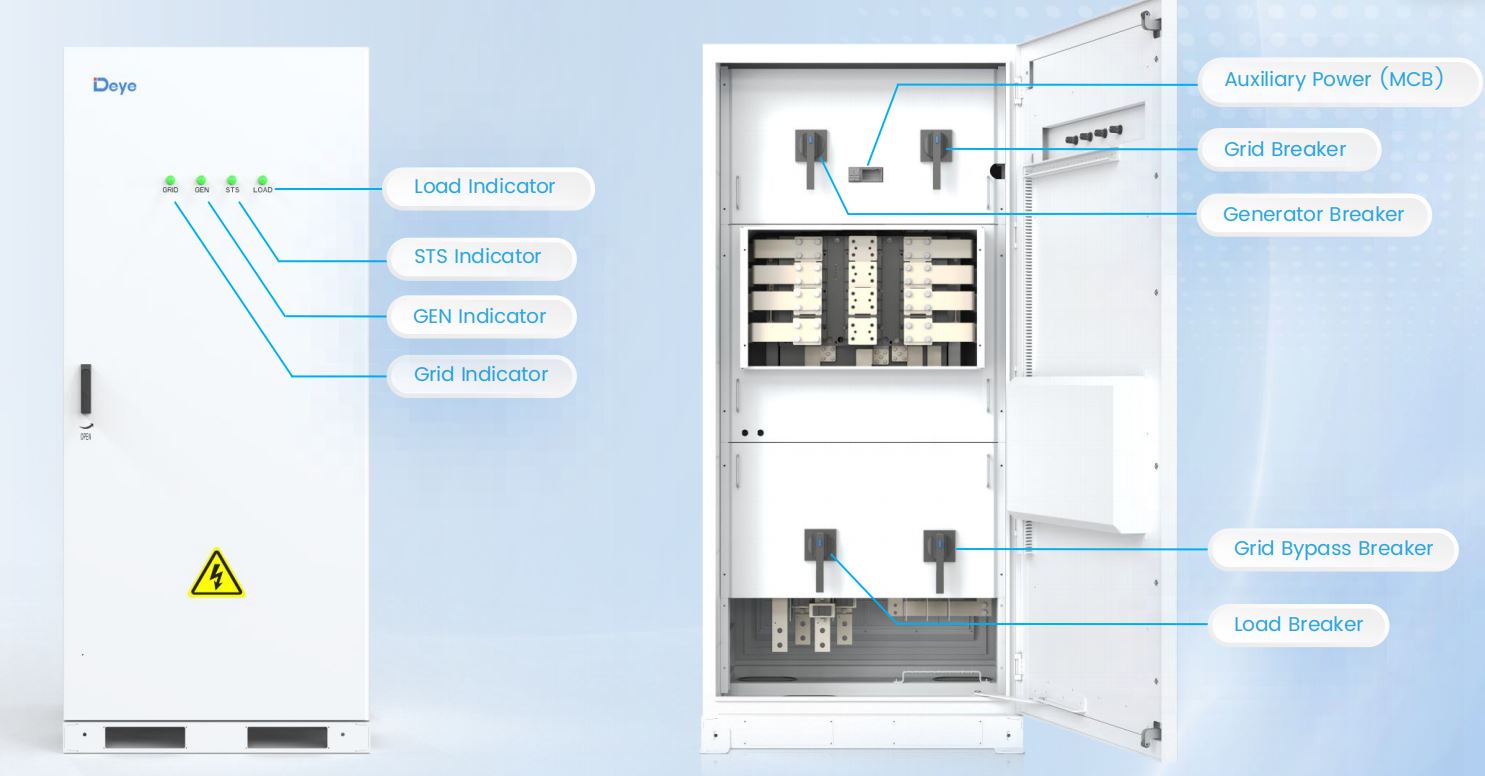

MS-TS500-2 u potpunosti odbacuje PV funkciju i fokusira se na jedan posao: prebacivanje između mreže, generatora i opterećenja na višoj razini nego što može ponuditi MPPT integrirani ormar. Ocijenjena je za 500kW preko opterećenja, mreže i priključaka uljnog motora — 100kW više prostora za glavu od MS-MPPT400-2 — sa sabirnicom ocijenjenom na 1000A i ograncima sabirnica na 200A, radi na 1000V DC izolacije.

Praktično čitanje: kada mjesto već ima fotonapon koji se upravlja preko zasebnog DC-spojljenog MPPT ormara, ili uopće nema PV - na primjer, čista implementacija pričuvne baterije plus generator - MS-TS500-2 daje veći kapacitet prebacivanja bez plaćanja za PV stupanj koji bi ostao neiskorišten.

Odabir između njih na temelju topologije stranice

Odluka se općenito svodi na to koliko funkcija pojedini ormar treba apsorbirati i koliko sklopnog kapaciteta opterećenje zapravo zahtijeva. Raspoređivanje rezervnog napajanja koje štiti kritična opterećenja s konfiguracijom ormara N≤2 obično uparuje ormare za baterije s MS-TS500-2 koji se nalazi između EMS-koordinirane banke baterija i transformatora — nema PV-a u tom određenom lancu, tako da nema razloga za nošenje MPPT hardvera.

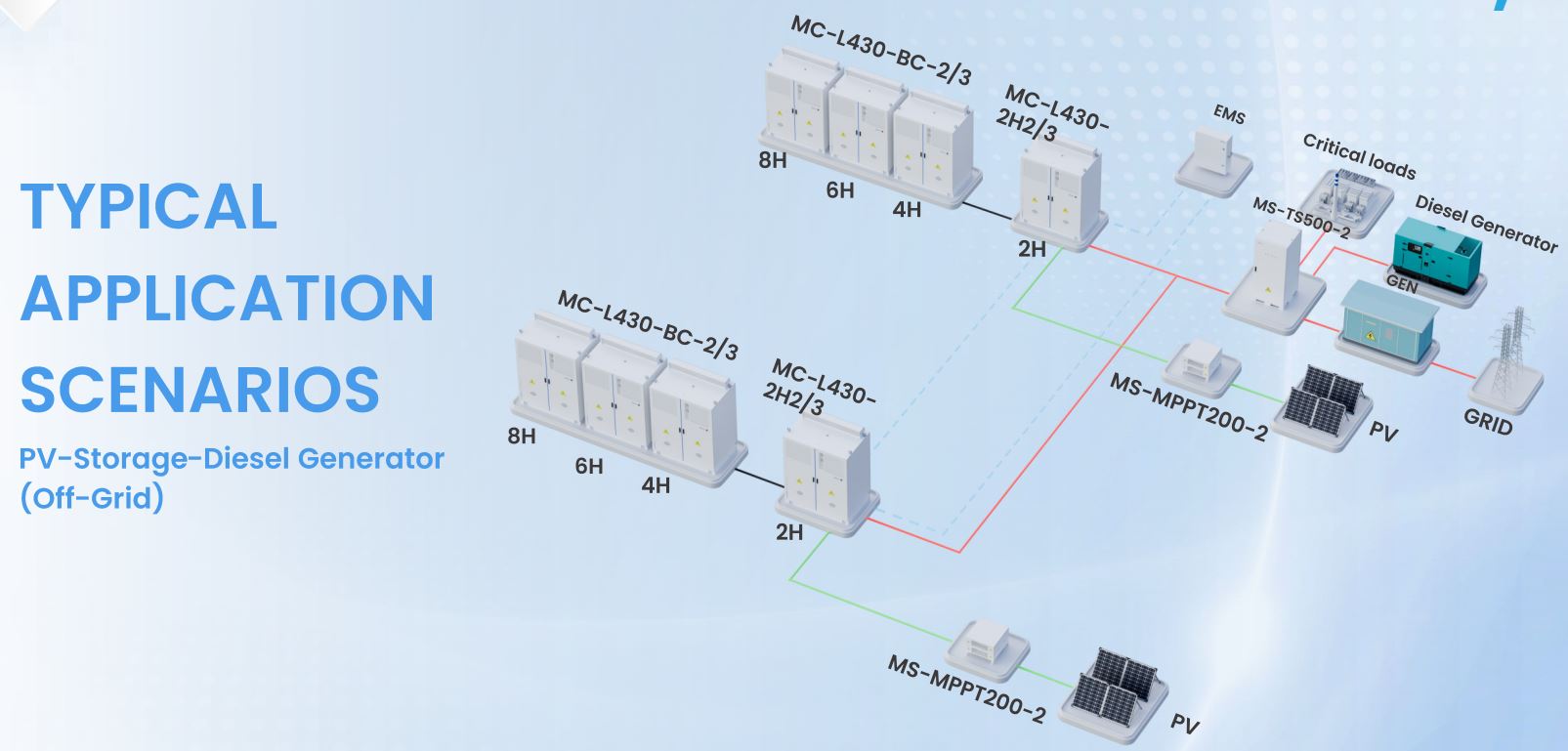

Mikromreža fotonaponskog generatora za skladištenje, nasuprot tome, ima tendenciju usmjeravanja kroz MS-MPPT400-2, budući da mu je ionako potreban PV ulazni stupanj, a integrirani STS znači jedan ormarić manje za instaliranje, ožičenje i puštanje u pogon. U implementaciji izvan mreže uz podršku dizela, isti MS-MPPT400-2 upravlja sa sva tri prijenosna puta — mrežom, generatorom i fotonaponskom baterijom — iz jednog kućišta, održavajući kompaktnu komutatorsku topologiju čak i kada generacijska mješavina postaje složenija.

Niti jedan kabinet ne radi odvojeno od EMS sloja. Oba izvješćuju o statusu i prihvaćaju upravljačke signale preko iste RS485/Modbus TCP/DIDO okosnice koju koristi ostatak platforme, što je ono što EMS-u omogućuje koordinaciju odluke o prijenosu sa stanjem napunjenosti baterije i prioritetom opterećenja umjesto da se prebacuje isključivo na pragu napona.

Zašto je manje od 10 ms važnije nego što zvuči

Deset milisekundi je otprilike pola ciklusa na 50Hz. Taj prag nije proizvoljan — postavljen je da ostane ispod tolerancije prolaza opreme koja će najvjerojatnije biti oštećena ili prekinuta prekidom: pogoni s promjenjivom frekvencijom, IT opterećenja podržana UPS-om i precizni proizvodni kontroleri koji svaki pad napona tretiraju kao stanje kvara i defanzivno se isključuju. Prekidač koji traje 100 ms, ili čak 50 ms, još uvijek može isključiti to obrambeno isključivanje iako struja tehnički nikada nije potpuno nestala.

To je također razlog zašto se funkcija prebacivanja tretira kao zasebna kategorija hardvera, a ne sklopljena u PCS ili ormarić za baterije. Izoliranje u namjensko kućište opremljeno STS-om — bilo da se radi o MS-MPPT400-2 ili MS-TS500-2 — znači da odluka o prebacivanju ne mora čekati logiku na strani baterije ili PCS sinkronizaciju, odakle u praksi zapravo dolazi broj ispod 10 ms.

Za dublju raščlambu arhitekture kanala i specifikacija prebacivanja iza ove generacije hardvera, platforma 8-kanalni MPPT i 500kW STS specifikacija detaljnije pokriva sklopovni hardver. Za timove koji procjenjuju kako se ovaj sloj prebacivanja uklapa u potpunu implementaciju baterije, širi Postava C&I ESS rješenja je početna točka za usklađivanje broja ormarića, načina spajanja i kapaciteta prebacivanja na određeno mjesto.
