Vanjski ormarić za baterije serije Deye GE-F128/F240/F256: mali C&I ESS vodič

Novo mjerilo za malo komercijalno i industrijsko skladištenje energije

Većina komercijalnih i industrijskih mjesta ne treba baterijsko dvorište snage megavata. Tvornica koja radi na vršnom brijanju, trgovački centar koji nadoknađuje troškove potražnje ili farma koja podržava kritična opterećenja obično treba negdje između 100 kWh i 300 kWh — dovoljno da bude važno, nedovoljno da opravda tekućinom hlađeni kontejnerski sustav s vlastitom ekipom za održavanje. Ta praznina je upravo tamo gdje je Vanjski ormarić za baterije serije Deye GE-F128/F240/F256 se pozicionira, kao dio šire obitelji mala C&I ESS rješenja .

Izgrađena oko 314Ah litij željezo fosfatne ćelije i uparena s Deye hibridnim inverterima od 30–125kW ili modularnim PCS jedinicama, serija GE-F sažima punu šestodimenzionalnu sigurnosnu arhitekturu, pametno zračno hlađenje i paralelno proširenje do 10 jedinica u ormarić koji se instalira bez bušenja zidova ili nosivosti strukturalnog rada.

Tri ormarića, jedna platforma

Serija pokriva tri fizičke veličine ormarića, od kojih se svaka nudi u više energetskih konfiguracija izgrađenih od istog baterijskog modula od 16,08 kWh:

• Serija GE-F128 — ono GE-F112/128 vanjski ormarić za baterije , 112,4kWh i 128,5kWh, 7 ili 8 modula
• Serija GE-F240 (GE-F176 / GE-F208 / GE-F240) — dio GE-F240/256 vanjska serija ormarića za baterije , 176,84kWh do 241,15kWh, 11 do 15 modula
• Serija GE-F256 — također unutar platforme GE-F240/256, 257,23kWh, 16 modula

Svaka varijanta dijeli istu temeljnu ćeliju — 1P16S 314Ah LFP paket ocijenjen na 51,2 V — koji održava ekosustav dodatne opreme, komunikacijski protokol i sigurnosne sustave dosljednima u cijeloj liniji. Radni napon kreće se od 280 V na najmanjoj konfiguraciji do 934,4 V na GE-F256, a svaki ormar podržava maksimalnu struju punjenja/pražnjenja od 180 A s vršnom snagom od 285 A tijekom 15 sekundi.

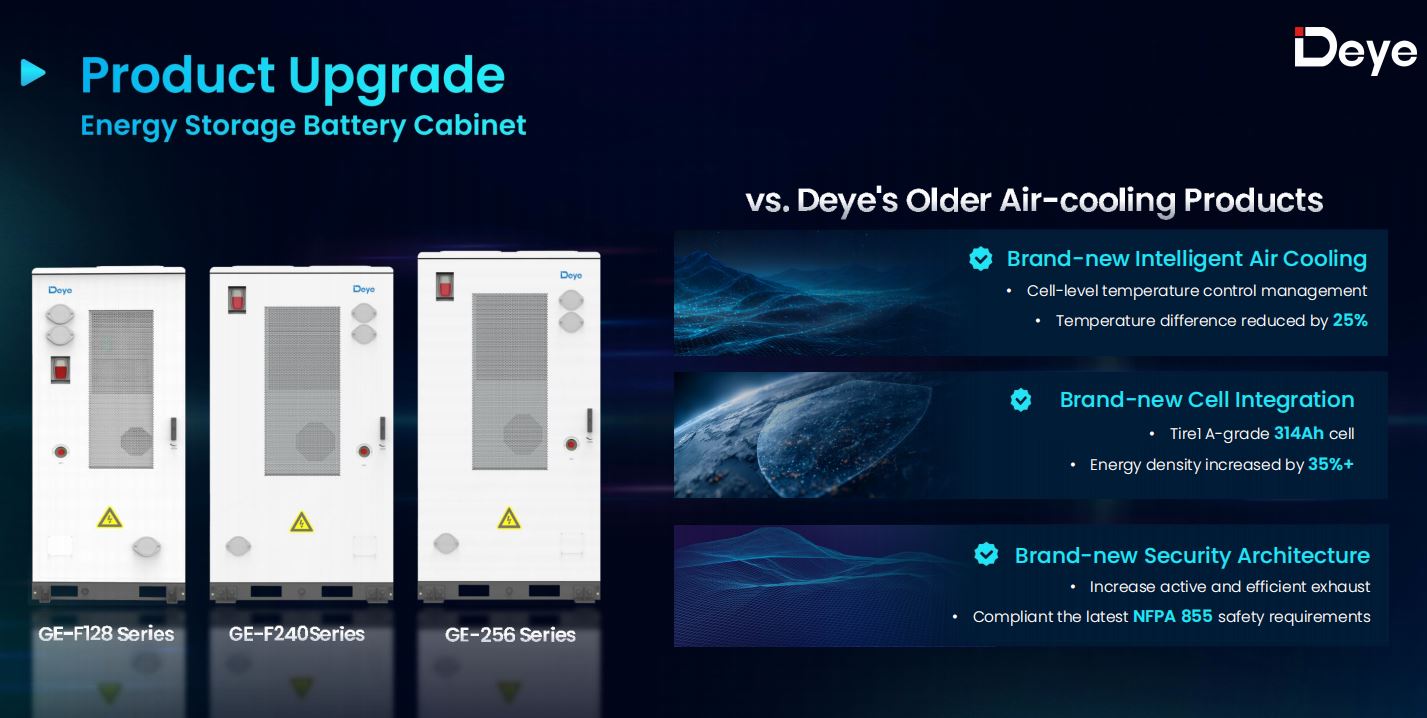

Zašto ćelije od 314 Ah mijenjaju ekonomiju

Prijelaz s ćelije prethodne generacije od 100 Ah na ćeliju od 314 Ah nije samo povećanje kapaciteta. Manje, veće ćelije znače manje veze na razini paketa, manje potencijalnih točaka kvara i jednostavniji interni kabelski osvježaj — što je veliki dio razloga zašto cijena jedinica serije GE-F128 pada za otprilike 25% u usporedbi sa starijim Deyeovim ormarićima sa zračnim hlađenjem, i oko 15% na većoj platformi GE-F240/256.

Ciklusni život također se značajno poboljšava. Ćelija od 314 Ah predviđena je za 8000 ciklusa na 0,5C i 25°C do 70% na kraju životnog vijeka, u odnosu na 6000 ciklusa na ćeliji prethodne generacije, bez smanjenja na 45°C i temperaturne razlike između ćelija unutar 6°C — što je 25% manji raspon nego što je uspjelo starijem dizajnu.

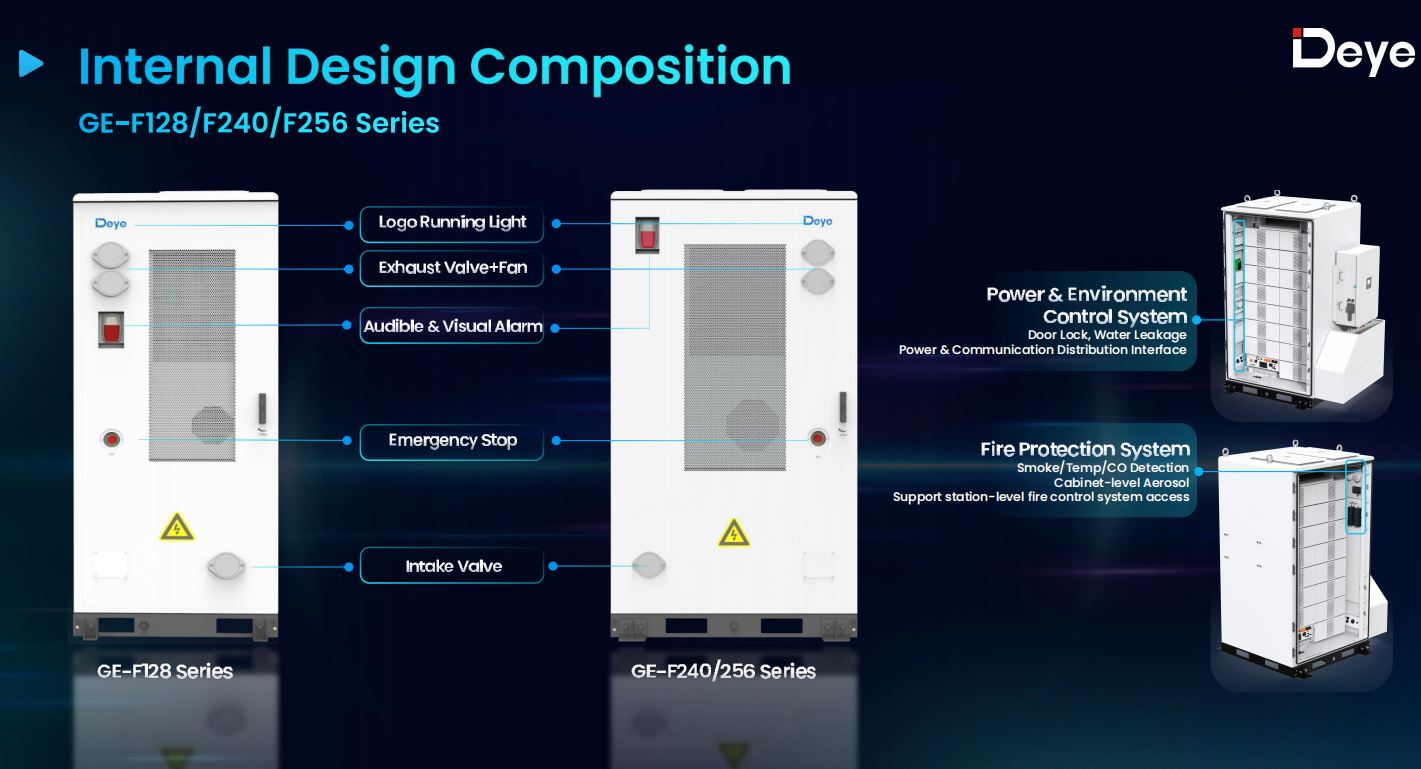

Šestodimenzionalna sigurnost: D1 do D6

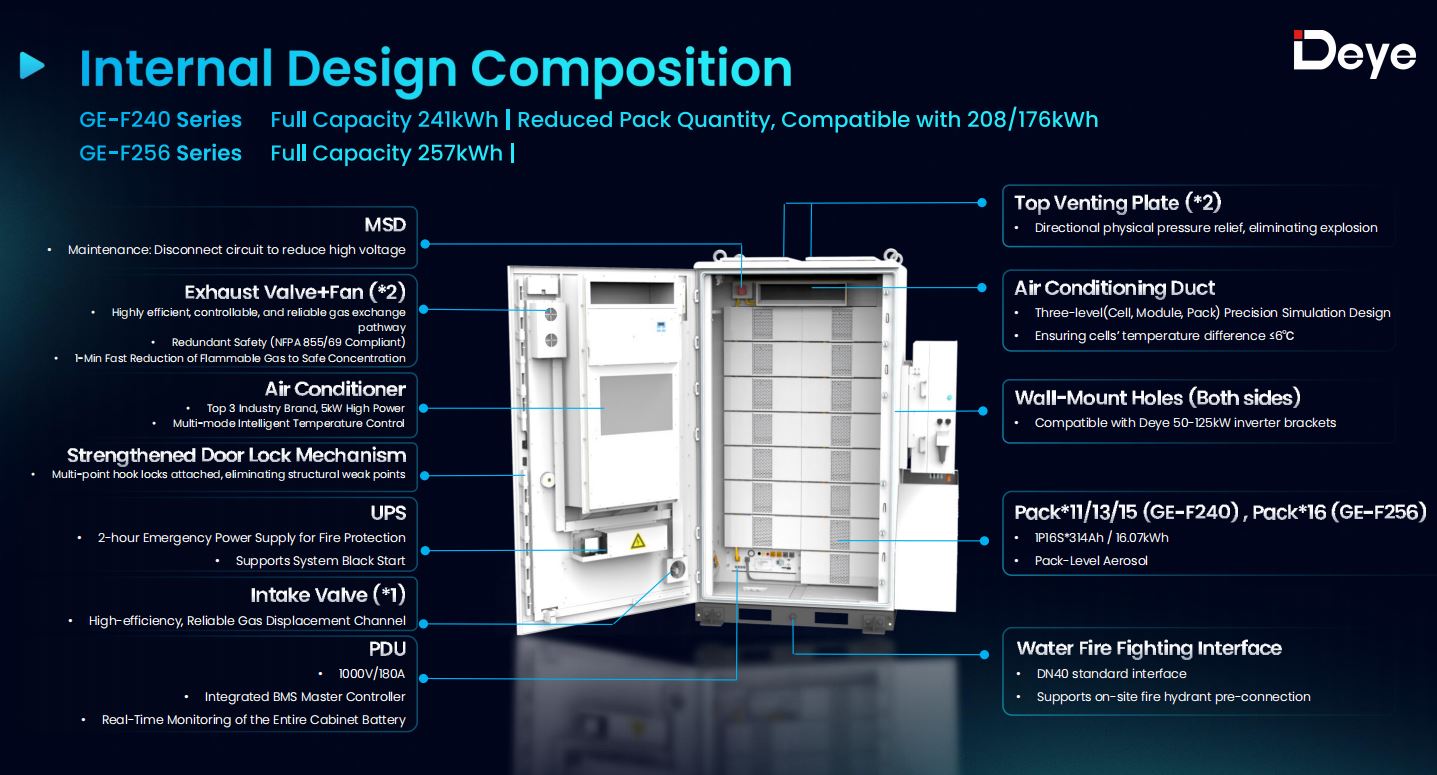

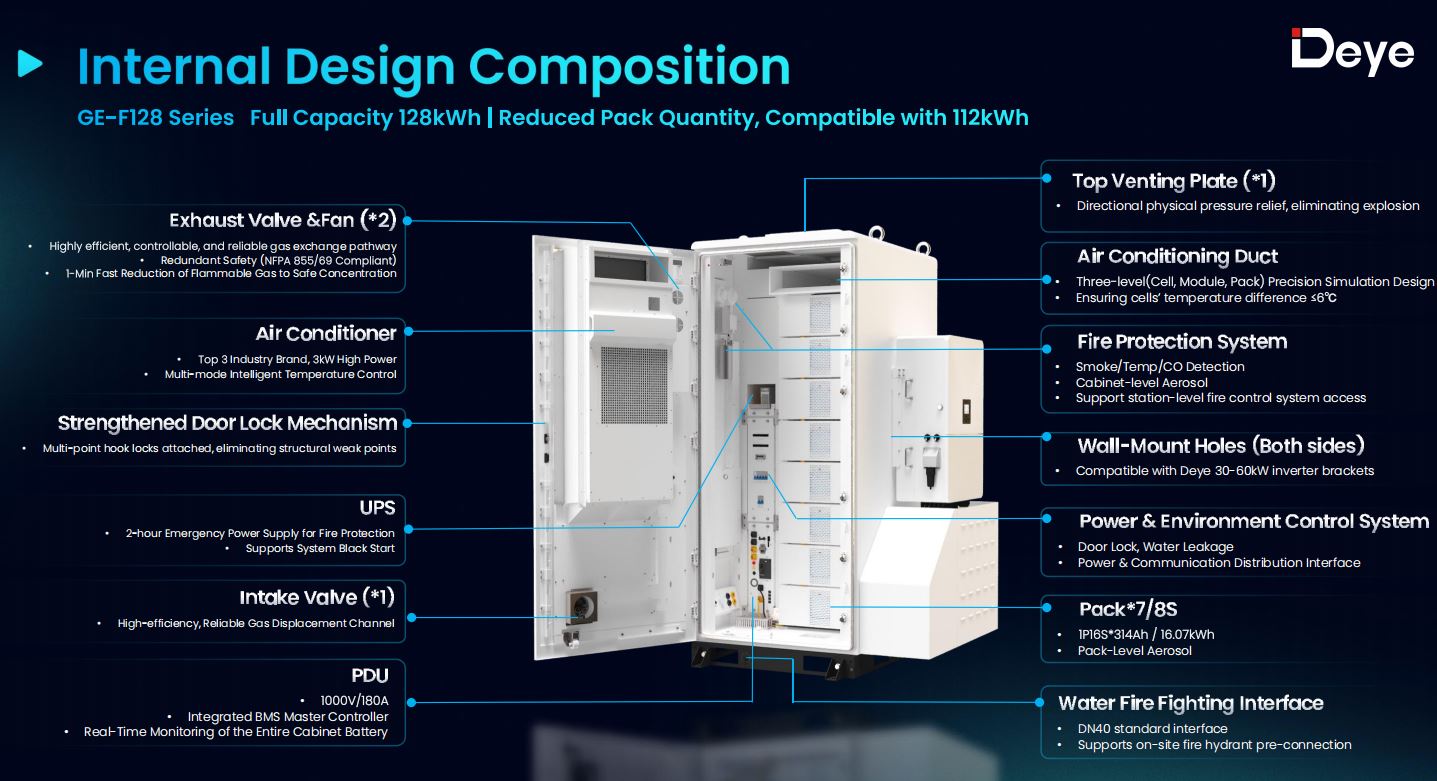

Ormari s baterijama koje se nalaze vani pored utovarne platforme ili tvorničkog zida nemaju luksuz namjenske vatrootporne prostorije, tako da sigurnosni dizajn mora više raditi sam. Deye to strukturira u šest slojeva, od kojih se svaki bavi različitim načinom kvara:

1. D1 — Električna izolacija , razdvajajući širenje greške između paketa
2. D2 — Fizička/vrhlinska izolacija između ćelija i modula
3. D3 — Aktivno odzračivanje , čišćenje zapaljivog plina do sigurne koncentracije unutar jedne minute
4. D4 — Reljef usmjerene eksplozije kroz gornju ventilacijsku ploču
5. D5 — Suzbijanje aerosola na razini paketa i ormarića
6. D6 — Sučelje za gašenje požara vodom , standardni priključak DN40 za predpriključak hidranta na licu mjesta

Jedan detalj vrijedan pažnje za svakoga tko uspoređuje specifikacije: protueksplozijska ventilacija se nalazi na vrh kabineta, a ne straga. To je važno u instalacijama leđa uz leđa ili bočno, gdje bi ventilacijska ploča montirana straga bila blokirana ili zahtijevala dodatni razmak koji mjesto možda nema. Kabinet također ima 2-satnu napajanje u nužno podržanom UPS-om tako da protupožarni sustav nastavi raditi čak i ako se prekine glavno napajanje, a u skladu je s NFPA 85, NFPA 68/69 i UL9540A.

Pametno hlađenje zrakom bez kazne za smanjenje vrijednosti

Zračno hlađenje ima reputaciju da se muči u vrućim klimatskim uvjetima, od čega obično dolazi argument "tekućinsko hlađenje samo za nešto ozbiljno". Serija GE-F nadovezuje se na to s trorazinskim (ćelija, modul, paket) precizno simuliranim kanalom za klimatizaciju, koji pokreće klima uređaj vrhunske industrijske marke snage 3kW na GE-F128 i 5kW na GE-F240/256.

Rezultat je nema smanjenja do 45°C temperatura okoline — prag koji se natječe sa zračnim hlađenjem ne može postići ili samo sa širim rasponom temperaturnih stanica. Deyeovi vlastiti usporedni podaci stavljaju nekoliko suparničkih ormara sa zračnim hlađenjem na 40°C prije nego što počne smanjenje snage, s temperaturnim razlikama od 8–10°C naspram 6°C serije GE-F. Za instalaciju na krovu ili utovarnom doku u južnoj Europi ili na Bliskom istoku tijekom ljeta, taj razmak je razlika između pune snage i sustava koji se tiho prigušuje poslijepodne.

Usklađivanje ormarića s jedinicom napajanja

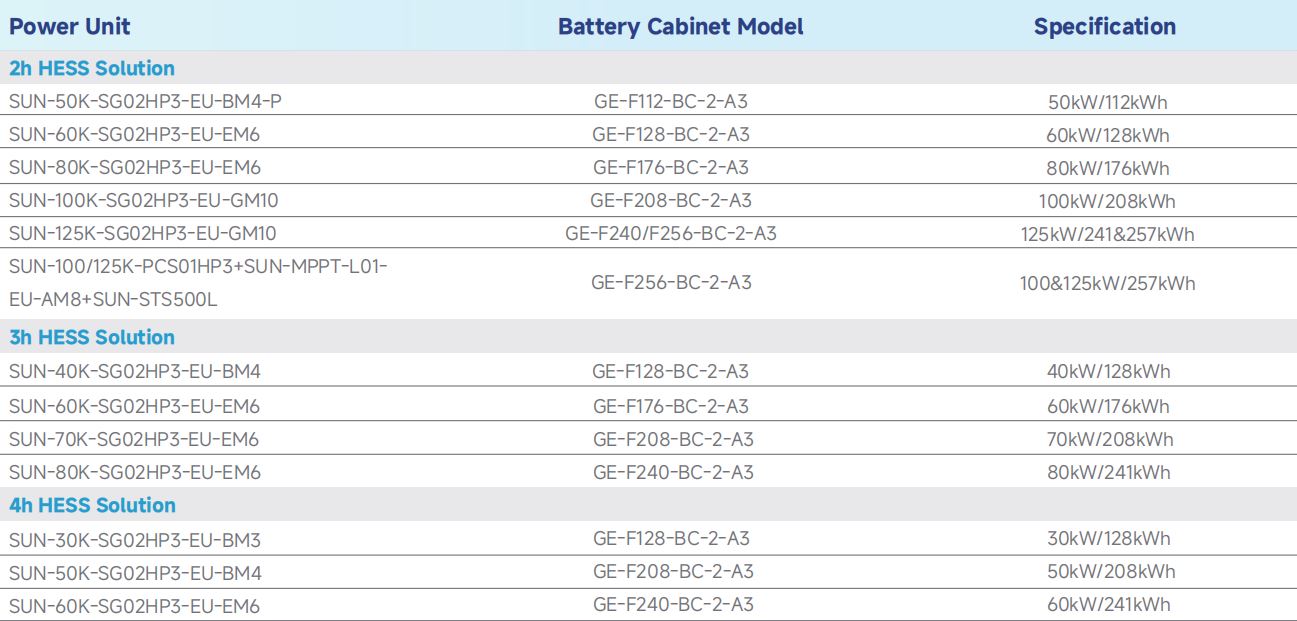

Serija GE-F se ne prodaje kao jedan fiksni paket — to je izbornik. Ovisno o željenom trajanju pražnjenja (2h/3h/4h) i ukupnoj snazi, isti se ormarić može upariti s različitim Deye trofazni visokonaponski hibridni pretvarači , ili, za veći GE-F240/256, s modularnim PCS MPPT STS skupom:

• Serija GE-F128 u paru s hibridnim pretvaračima od 30–60kW
• Serija GE-F240/256 u paru s 50–125kW hibridnim pretvaračima ili s SUN-100K/125K-PCS01HP3 modularnim sustavom za pretvaranje energije

Jednostruka SUN-60K trofazni hibridni pretvarač odgovara a GE-F128 vanjski ormarić za baterije , na primjer, isporučuje 60kW/128kWh 2-satni sustav. Zamijenite jedinicu SUN-30K s istim ormarićem i postaje 30kW/128kWh 4-satna konfiguracija — iste hardver baterije, drugačiji radni ciklus, odabran isključivo usklađivanjem nazivne struje pretvarača sa željenim prozorom pražnjenja.

Skaliranje pored jednog kabineta

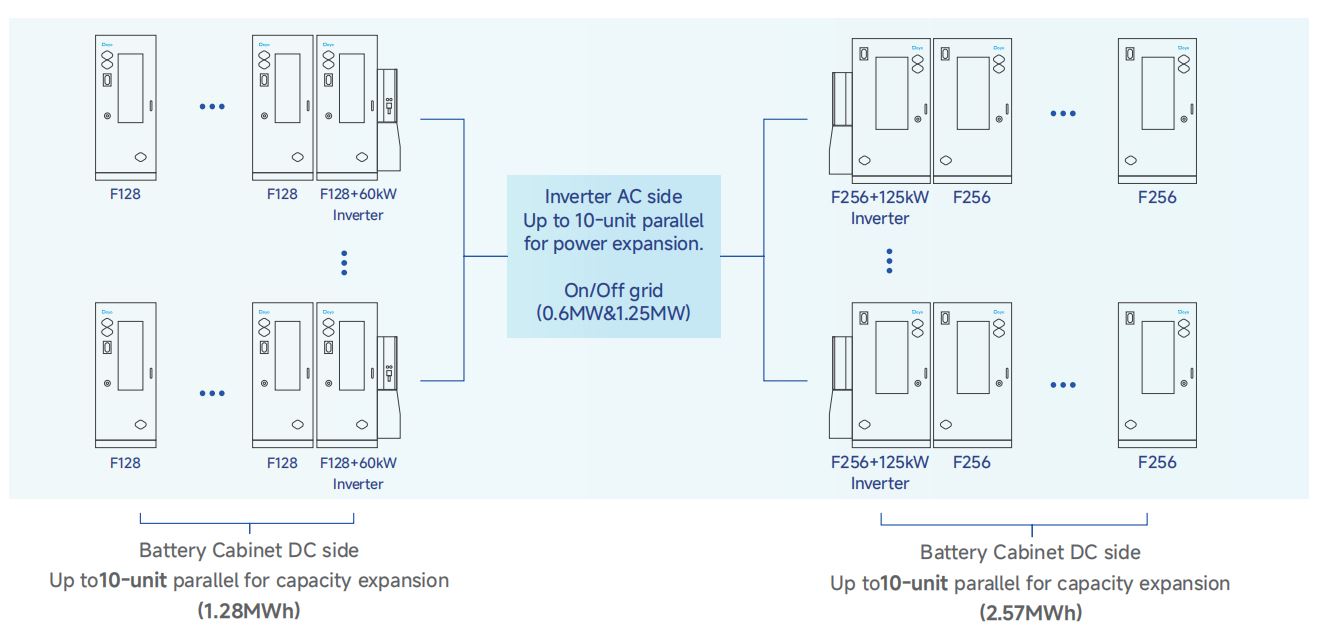

Ormar Jednostruka GE-F256 ima najveću snagu od oko 257kWh, ali većina C&I projekata raste s vremenom ili počinju veći nego što jedan ormarić može pokriti. Na DC strani, do 10 ormara može biti paralelno po hrpi, što dovodi seriju GE-F128 do 1,28 MWh, a seriju GE-F240/256 do 2,41–2,57 MWh — dovoljno za premošćivanje na teritoriju koji pokriva Deye BESS sustavi velikih razmjera za projekte koji u potpunosti prerastaju modularni pristup ormarima. Na strani izmjenične struje, pretvarači Deye HP3 serije podržavaju paralelno povezivanje do 10 jedinica , povećavajući kapacitet uključene/izvan mreže na 0,6 MW ili 1,25 MW, ovisno o modelu pretvarača.

Dizajn invertera također podržava dva nezavisna ulaza baterije, što znači da se ormarići različitih specifikacija - recimo, postojeći GE-F128 zajedno s novododanim GE-F240 - mogu sjediniti na istoj jedinici napajanja umjesto da prisiljavaju zamjenu cijele flote kada se promijeni kapacitet.

Instalacija i daljinsko upravljanje

Priprema gradilišta je mjesto gdje se zapravo krije velik dio ukupne instalirane cijene baterijskog sustava — betonski podlošci, pojačanje zidova, prilagođeni nosači. Vanjski zid GE-F ormarića ima unaprijed postavljene položaje za ugradnju pretvarača na obje strane, tako da se nosač pretvarača izravno pričvrsti na ormarić, a ne zahtijeva poseban pregled za montažu na zid. Postoje tri metode podizanja ovisno o težini pretvarača i pristupu gradilištu: podizanje dizalicom/viljuškom za jedinice od 100–125 kW (~150 kg), jednostavno podizanje lančanom dizalicom za jedinice od 60–125 kW i ručno podizanje za jedinice od 30–50 kW (~80 kg).

Nakon puštanja u rad, sustavom se upravlja ili lokalno putem Bluetootha/USB-a ili daljinski putem Deye Cloud platforme, koja upravlja nadogradnjom firmvera, dinamičkim tarifnim rasporedom punjenja/pražnjenja i nadzorom u stvarnom vremenu na više od 30 jezika.

Gdje odgovara serija GE-F

Ništa od ovoga nije usmjereno na pohranu na razinu komunalnih usluga — Deye je izričit da hlađenje tekućinom ostaje bolja opcija iznad otprilike 300 kWh ili u aplikacijama s visokim stupnjem C. Ono što serija GE-F128/F240/F256 cilja je prostor odmah ispod toga: tvornice, trgovački centri, farme i izvanmrežne otočne mikromreže koje pokreću PV-BESS, PV-BESS-dizel ili ravne BESS konfiguracije, gdje bi puni sustav u kontejneru bio pretjeran, ali baterija stambene razine ne bi pokrila opterećenje. Za usporedbu, projekti koji trebaju potpuno zapakirani, a ne modularni pristup mogu pogledati kod Deye'sa sustavi za pohranu baterija za C&I projekte , ili, za manja mjesta s jednim ormarićem, sve-u-jednom hibridni pretvarači za pohranu energije .

Za instalatera ili integratora sustava koji procjenjuje C&I projekt od 100–300 kWh, praktična pitanja svode se na očekivanu temperaturu okoline, potrebno trajanje pražnjenja i hoće li se lokacija kasnije proširiti. Serija GE-F odgovara na sva tri bez prisiljavanja na izbor između njih — hlađenje zrakom bez smanjenja vrijednosti do 45°C, trajanje postavljeno odabirom pretvarača umjesto fiksne hardverske konfiguracije i paralelni put proširenja ugrađen od prvog dana.
