Objašnjenje ćelija od 314 Ah: Kako serija Deye GE-F doseže 8000+ ciklusa

Stižu ćelije visokog kapaciteta od 314 Ah: Kako serija Deye GE-F postiže životni vijek od 8000 ciklusa

Brojevi ciklusa životnog vijeka na podatkovnoj tablici baterije imaju tendenciju da se zamute nakon nekog vremena — 6000, 8000, 10 000, svi se nalaze u otprilike istom susjedstvu "dovoljno dugo". Ono što ih zapravo razdvaja rijetko je sama kemija. Litij željezo fosfat godinama je zadana C&I kemija. Razlikuje se stanična arhitektura: koliko se stanica nalazi u paketu, koliko struje svaka od njih nosi i koliko se ravnomjerno toplina širi preko njih. To je priča iza ćelije od 314 Ah koja napaja Deye's mala C&I ESS rješenja , i to je razlog zašto je GE-F128/F240/F256 serija vanjskih ormarića za baterije ocijenjena za 8000 ciklusa na 0,5C i 25°C do 70% kraja životnog vijeka.

Od 100 Ah do 314 Ah: Manje ćelija, manje točaka kvara

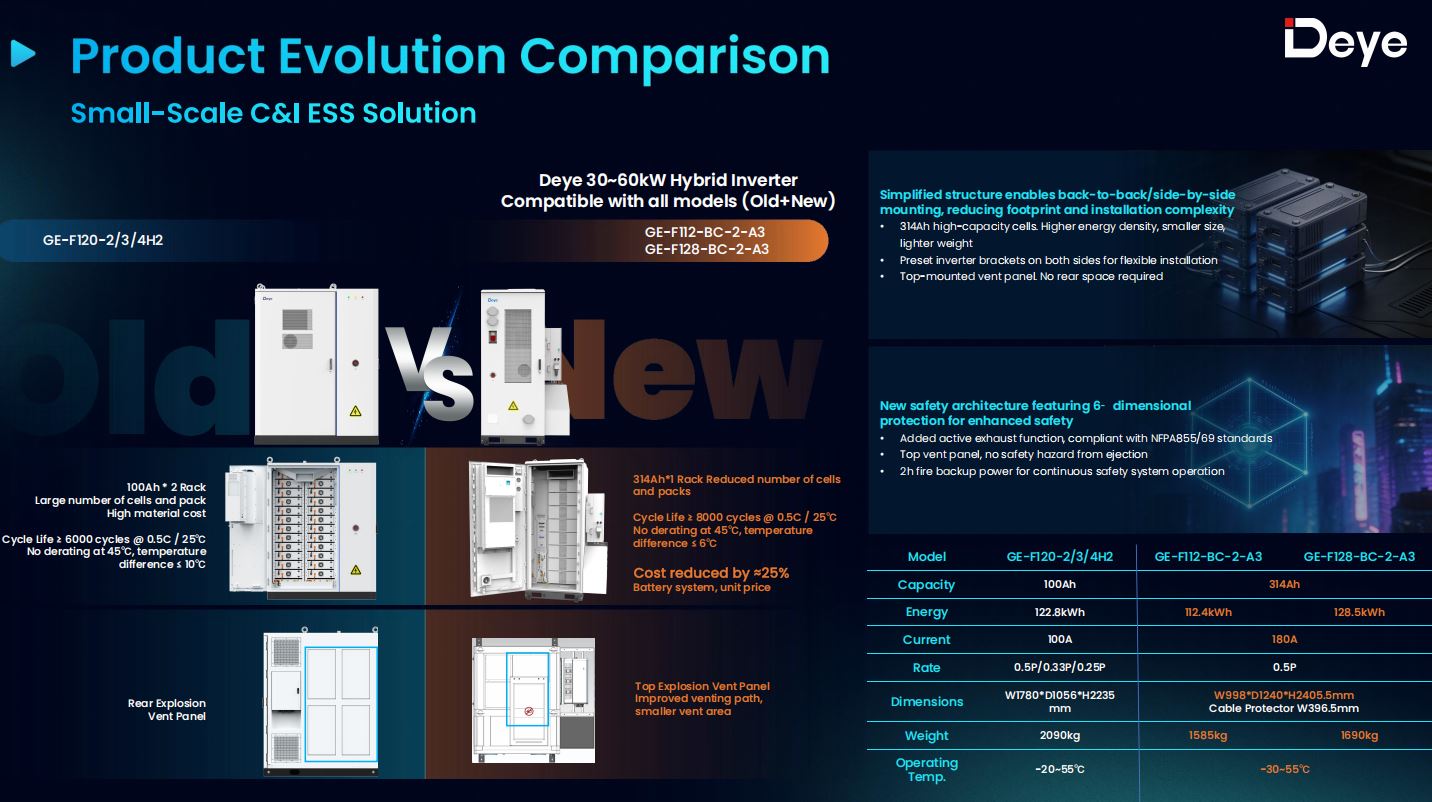

Deyeov kabinet prethodne generacije, GE-F120-2/3/4H2, napravio je svoj paket od ćelija od 100 Ah raspoređenih u dva stalka duboko. Doći do brojke korisne energije značilo je slaganje velikog broja pojedinačnih manjih ćelija, što umnožava broj serijskih/paralelnih spojeva, spojeva sabirnica i zavara unutar paketa — od kojih je svaki potencijalna točka otpora, a svaka točka otpora stvara toplinu pod opterećenjem.

Serija GE-F to objedinjuje u jednu ćeliju od 314 Ah po poziciji, ožičenu 1P16S u modul od 51,2 V, 16,08 kWh. GE-F128 kabinet treba samo 8 ovih modula da postigne 128,5kWh; GE-F256 treba 16 da dostigne 257,23 kWh. Manje, veće ćelije znače jednostavniji unutarnji kabelski svežanj, manje spojeva koji se kvare tijekom 10-godišnjeg jamstvenog razdoblja, i - budući da se troškovi proizvodnje i sklapanja računaju više od sirovog kapaciteta - otprilike 25% nižu jediničnu cijenu na platformi GE-F128 i oko 15% nižu na platformi GE-F240/256 u usporedbi sa starijim dizajnom.

Što "8000 ciklusa" zapravo znači

Ocjena nije marketinški okrugli broj — dolazi s posebnim uvjetima testiranja: Brzina punjenja/pražnjenja od 0,5 C, ambijentalna temperatura od 25 °C, mijenjanje do 70% kapaciteta na kraju životnog vijeka . To je industrijski standardni način za određivanje životnog ciklusa i izravno je usporediv s ocjenom ćelije prethodne generacije od 6000 ciklusa pod istim uvjetima od 0,5C/25°C. Povećanje od 33% u ocijenjenim ciklusima pri istoj stopi pražnjenja, iz ćelije s otprilike trostruko većim kapacitetom po jedinici, ukazuje na istinski drugačiji unutarnji dizajn, a ne na labaviji standard ispitivanja.

U praktičnom smislu, pri jednom punom ciklusu dnevno, 8000 ciklusa znači otprilike 21-22 godine prije nego što paket degradira na 70% svog izvornog kapaciteta — daleko iznad 10-godišnjeg jamstvenog razdoblja ormara, i dovoljno prostora za glavu da će većina C&I operatera povući ili ponovno uključiti mjesto iz razloga koji nisu degradacija baterije.

Toplinski dizajn iza ocjene

Tvrdnje o životnom vijeku ciklusa brzo se raspadaju ako je paket vruć ili neravnomjerno, budući da je nejednaka temperatura ćelija jedan od najbržih načina da se ubrza degradacija na najtoplijim ćelijama u nizu. Ovo je mjesto gdje arhitektura hlađenja serije GE-F obavlja pravi posao iza broja ciklusa i životnog vijeka.

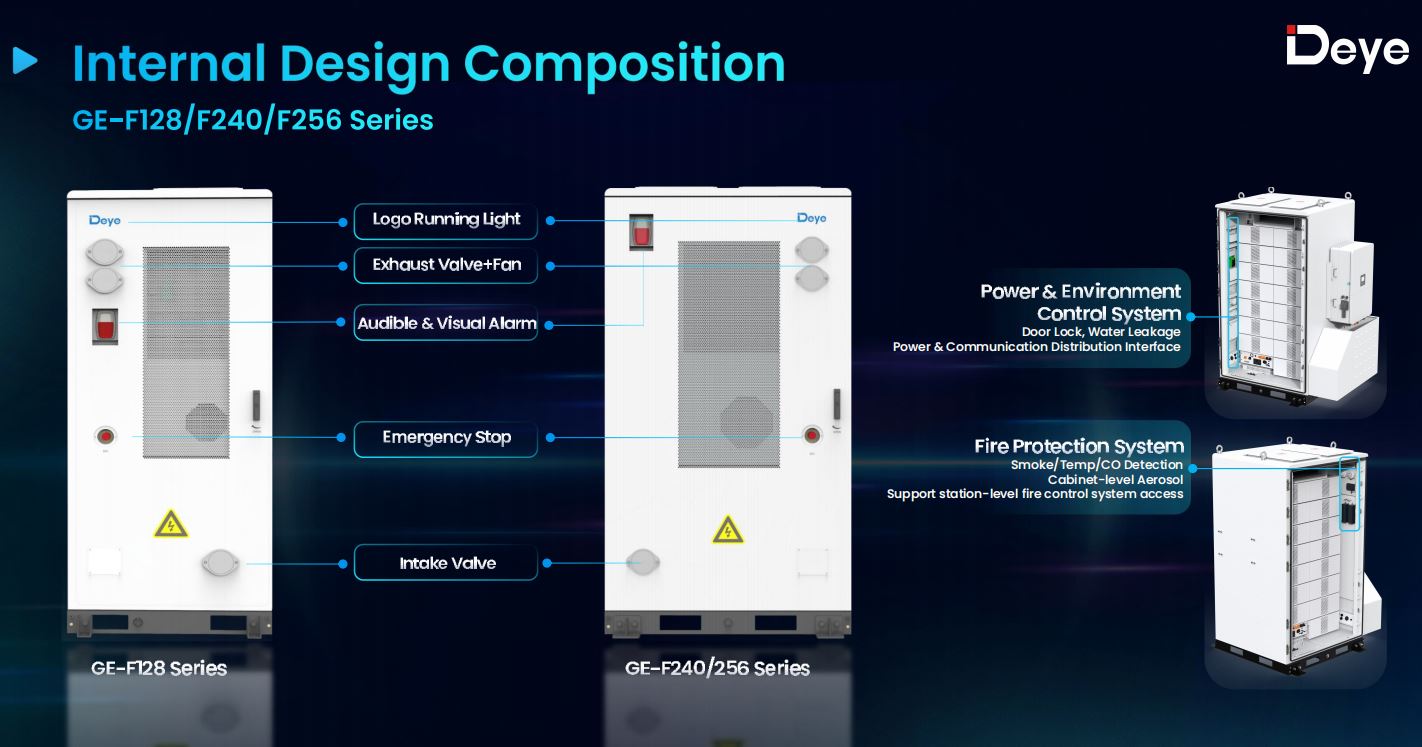

Svaki ormar koristi trorazinski — ćelija, modul, paket — precizno simulirani klima uređaj, pokretan klima uređajem od 3kW na GE-F128 i jedinicom od 5kW na GE-F240/256. Rezultat je maksimalna temperaturna razlika između ćelija od 6°C , pad od 10°C na prethodnoj generaciji, bez smanjenja snage do 45°C ambijentalne temperature. Manje toplinsko širenje znači da svaka stanica u paketu radi bliže istoj brzini, umjesto da se nekolicina vrućih točaka rano istroši i povuče ukupni iskoristivi kapacitet paketa mnogo prije nego što se ostatak stanica približi kraju životnog vijeka.

180A kontinuirano, 285A vršno — bez dodatnog smanjenja snage

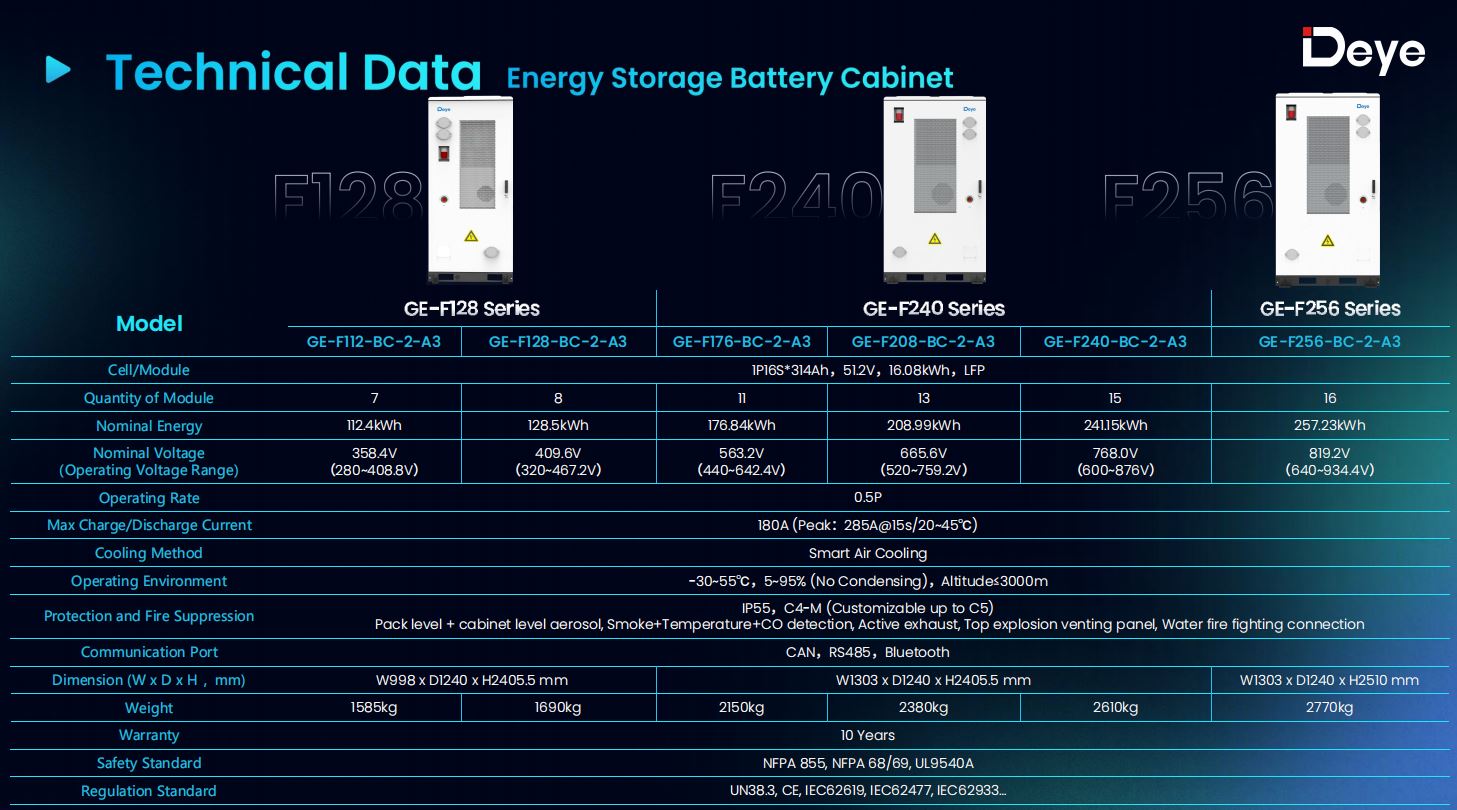

Veće ćelije također podižu gornju granicu struje koju paket može podnijeti bez neproporcionalnog opterećenja pojedinačnih ćelija. Svaki ormar u seriji GE-F — od GE-F112 od 112,4 kWh do GE-F256 od 257,23 kWh — dijeli istu trenutnu omotnicu: 180 A kontinuirano, 285 A vršno 15 sekundi na 20–45 °C , radnom brzinom od 0,5P. Ta dosljednost je važna za dizajn sustava, jer znači da se primjenjuju iste pretpostavke punjenja/pražnjenja bez obzira na to da li projekt počinje s jednim GE-F128 ormarićem ili se povećava na više ormarića GE-F256.

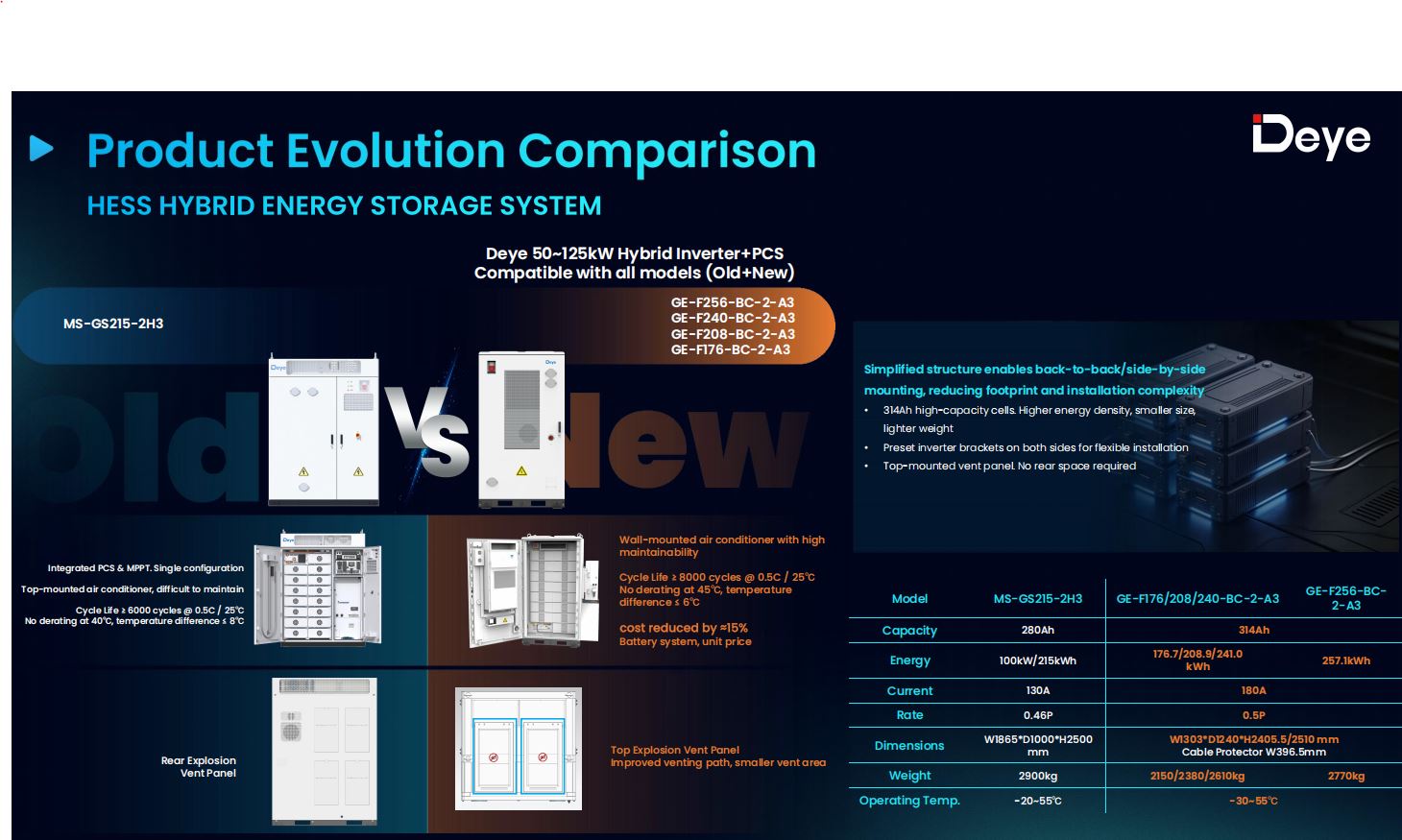

Za usporedbu, konkurentski ormari sa zračnim hlađenjem izgrađeni na ćelijama nižeg kapaciteta (obično 280 Ah) obično imaju maksimalnu vrijednost bliže 130–140 A, sa širim rasponom temperature ćelija i nižim pragovima bez odstupanja od oko 40°C. Razmak postaje opipljiv na vrućem krovu ili utovarnoj rampi usred ljetnog poslijepodneva — jedan sustav drži punu nazivnu snagu, drugi tiho gasi.

Jedna ćelija, šest konfiguracija ormarića

Budući da je svaki GE-F ormar izgrađen od istog modula od 16,08 kWh, ocjena od 8000 ciklusa primjenjuje se ravnomjerno na cijelu liniju umjesto da bude glavna brojka za jedan vodeći SKU:

• The GE-F112/128 vanjski ormarić za baterije — 112,4kWh i 128,5kWh, izgrađeno od 7 ili 8 modula
• The GE-F240/256 vanjska serija ormarića za baterije — pokriva GE-F176 (176,84kWh), GE-F208 (208,99kWh), GE-F240 (241,15kWh) i GE-F256 (257,23kWh), od 11 do 16 modula

Svih šest konfiguracija nosi isto 10-godišnje jamstvo i iste UN38.3, CE, IEC62619, IEC62477 i IEC62933 certifikate, tako da je odabir razine kapaciteta isključivo pitanje energetskih zahtjeva lokacije - a ne kompromis s kvalitetom ćelije ili očekivanim vijekom trajanja.

Što to znači za 10-godišnji TCO izračun

Ocjena životnog ciklusa pretvara se u stvarnu uštedu samo ako je uparena s nižim ulaznim troškom i sustavom hlađenja koji zapravo može ispuniti tvrdnju bez smanjenja vrijednosti na terenu — inače je to laboratorijski broj. Na seriji GE-F, sve tri se slažu: arhitektura ćelije od 314 Ah smanjuje jedinični trošak za 15-25% ovisno o veličini kućišta, toplinski raspon od 6 °C štiti ocjenu od 8000 ciklusa od potkopavanja degradacijom na vrućoj točki, a prag bez smanjenja na 45 °C znači da je nazivni broj ciklusa moguće postići u stvarnim vanjskim uvjetima, a ne samo u laboratoriju s kontroliranom klimom.

Za sistemske integratore veličine 100–300kWh baterijski sustav za pohranu energije za C&I projekt , ta kombinacija pomiče izračun s "koja je baterija danas najjeftinija" na "koja baterija još ima značajan kapacitet u 15. godini." Barem na papiru, serija GE-F napravljena je da pozitivno odgovori na to pitanje.
