Što je mrežni inverter?

Solarni paneli proizvode istosmjernu struju (DC) — ali vaš dom, ured i komunalna mreža rade na izmjeničnu struju (AC). Mrežni inverter premošćuje taj jaz. Pretvara istosmjerni izlaz vašeg solarnog niza u izmjeničnu struju kompatibilnu s mrežom, sinkronizira taj izlaz s naponom i frekvencijom komunalne usluge i upravlja protokom električne energije između vašeg sustava i mreže.

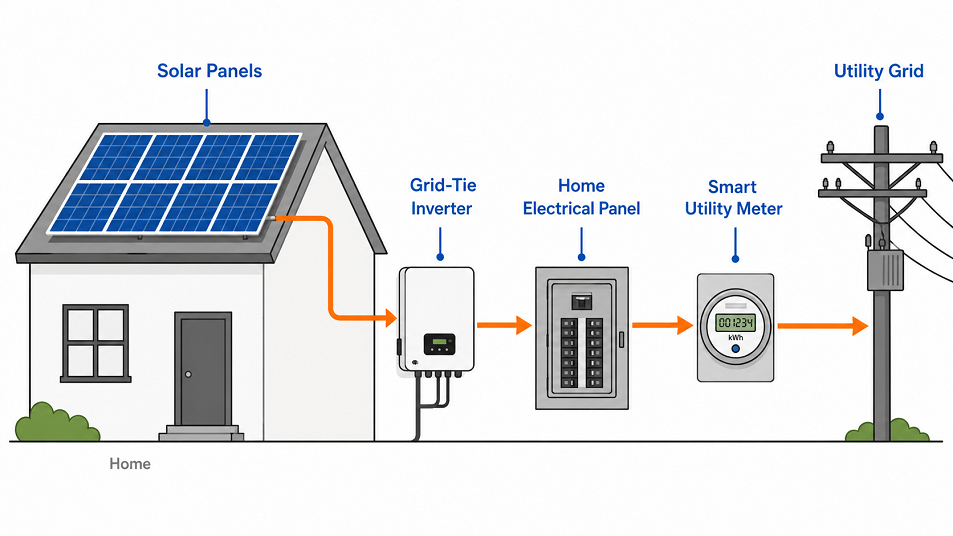

Tipična solarna instalacija na mreži sastoji se od tri temeljna elementa: PV polja koje hvata sunčevu svjetlost, mrežni pretvarači za stambene i komercijalne solarne sustave koji pretvaraju i upravljaju strujom te dvosmjerni pametni mjerač koji točno bilježi koliko energije crpite iz mreže i koliko izvozite natrag. Za razliku od sustava izvan mreže, koji se oslanjaju na banke baterija kako bi funkcionirale neovisno, postavka povezana s mrežom koristi komunalnu mrežu kao međuspremnik — crpeći iz nje kada solarna proizvodnja opadne, i vraćajući višak energije natrag kada proizvodnja premaši potražnju.

Ovakva arhitektura čini sustave povezane s mrežom najisplativijom i široko rasprostranjenom vrstom solarne instalacije, osobito u urbanim i prigradskim područjima sa stabilnim pristupom mreži. Nema potrebe za skupim skladištenjem baterija kako bi se održala kontinuirana energija, a ekonomija se dodatno poboljšava kroz programe neto mjerenja koji korisnicima pripisuju električnu energiju koju vrate u mrežu.

Kako radi mrežni pretvarač

PV paneli visoke učinkovitosti generirati istosmjernu struju čiji napon i struja kontinuirano variraju s intenzitetom sunčeve svjetlosti, temperaturom i sjenčanjem. Prvi zadatak pretvarača je kondicionirati ovaj fluktuirajući ulaz u nešto stabilno i upotrebljivo. Interno, ulazni stupanj filtrira neobrađeni DC, inverterski most koristi preklopne tranzistore velike brzine (obično IGBT) za simulaciju AC valnog oblika, a izlazni filtar uglađuje rezultat u čisti sinusni val koji odgovara mrežnim standardima.

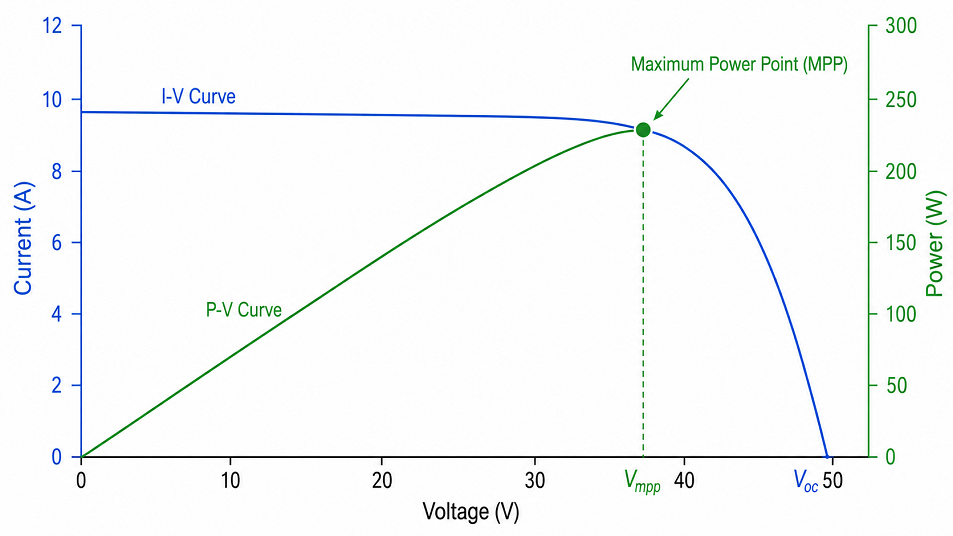

Paralelno s ovim procesom pretvorbe izvodi se praćenje maksimalne snage (MPPT). Solarni paneli ne rade na fiksnoj izlaznoj snazi ​​— njihova se krivulja snage pomiče ovisno o uvjetima, a uvijek postoji jedna specifična kombinacija napona i struje koja daje najveću moguću snagu u vatima. MPPT algoritmi kontinuirano uzorkuju niz panela i prilagođavaju radnu točku pretvarača kako bi ostao na tom vrhuncu. U praksi, dobro implementiran MPPT sustav može povratiti nekoliko postotnih točaka energije koja bi inače bila izgubljena zbog podoptimalnih uvjeta panela, posebno u sustavima s djelomičnim zasjenjenjem ili mješovitim položajem panela.

Treća i sigurnosno najkritičnija funkcija je sinkronizacija mreže. Prije nego što pretvarač izveze jedan vat, mora se zaključati na napon, frekvenciju i fazu mreže. Bilo kakva neusklađenost stvorila bi smetnje ili, u najgorem slučaju, oštetila opremu. Moderni pretvarači postižu ovo zaključavanje unutar nekoliko sekundi od pokretanja i kontinuirano prate parametre mreže. Ako mreža padne - zbog kvara, radova na održavanju ili prekida rada - pretvarač detektira gubitak i odmah isključuje svoj izlaz. Ovo protuotočna zaštita sprječava sustav da slučajno uključi vodove za koje komunalni radnici pretpostavljaju da su bez napona, a to je obvezna značajka prema svakom većem standardu mrežnog povezivanja u cijelom svijetu.

Vrste mrežnih izmjenjivača

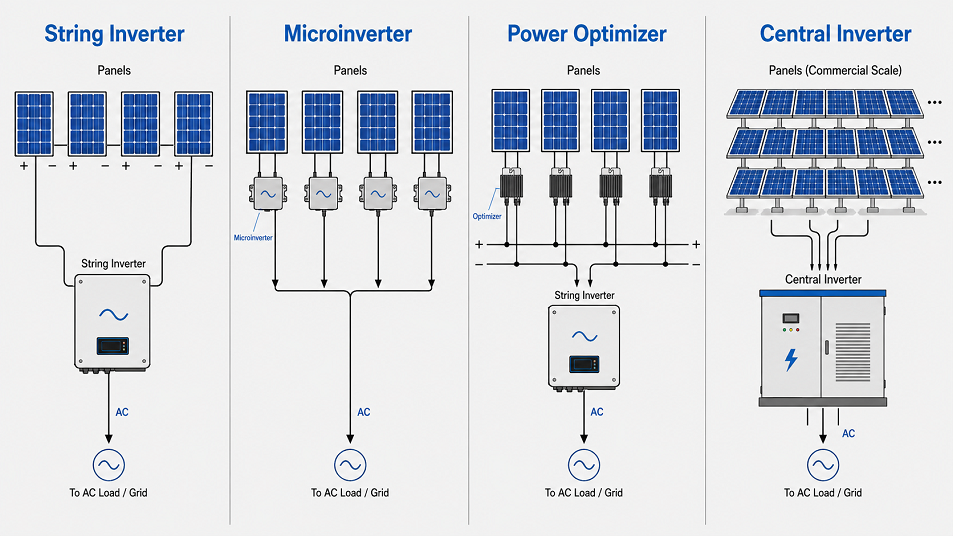

Ne dijele svi mrežni pretvarači istu arhitekturu. Prava topologija ovisi o veličini vašeg sustava, rasporedu krova, uvjetima zasjenjenja i proračunu. Svaka od četiri glavne vrste čini različite kompromise između cijene, izvedbe i fleksibilnosti.

Za većinu stambenih instalacija u Europi, string inverteri ostaju zadani izbor — oni su zrela tehnologija, jednostavni za instalaciju i dobro podržani. Mikro pretvarači za optimizaciju na razini panela sve su popularniji za domove s krovnim prozorima, dimnjacima ili krovovima s više nagiba gdje je sjenčanje neizbježno. Optimizatori snage zauzimaju praktičnu sredinu: oni isporučuju MPPT izvedbu na razini panela uz nižu ukupnu cijenu od potpunog mikroinverterskog sustava, dok glavni hardver za pretvorbu održavaju centraliziranim.

Ključne specifikacije i značajke za usporedbu

Podatkovne tablice pretvarača mogu biti guste, ali pregršt specifikacija pokreće većinu odluka za stambene i poslovne kupce.

Učinkovitost je postotak istosmjerne ulazne snage uspješno pretvorene u upotrebljiv AC izlaz. Većina kvalitetnih mrežnih pretvarača postiže vršnu učinkovitost između 97% i 98,5%. Korisnija referentna vrijednost je ponderirana brojka učinkovitosti — ili europska učinkovitost (η_EU) ili CEC učinkovitost koja se koristi u Kaliforniji — jer one uzimaju u obzir varijacije u stvarnom svijetu u razini izlaza, a ne samo izvješćivanje o najboljem mogućem vrhuncu. Razlika u učinkovitosti od 0,5% u sustavu od 10 kW znači mjerljiv učinak na godišnji prinos.

Broj MPPT kanala važniji je nego što mnogi kupci shvaćaju. Inverter s jednim MPPT-om tretira cijeli niz kao jednu električnu jedinicu, tako da zasjenjenje ili prljavština na jednom nizu utječe na sve. Pretvarači s dva ili više neovisnih MPPT ulaza dopuštaju da se različiti krovni dijelovi — ili nizovi s različitim brojem panela — zasebno optimiziraju. Za bilo koju instalaciju s više od jedne krovne strane, snažno se preporučuje multi-MPPT.

IP ocjena i raspon radne temperature određuju može li se pretvarač montirati na otvorenom. Jedinice s oznakom IP65 zabrtvljene su protiv prašine i vodenih mlazova, prikladne za montažu na zid. IP20 ili IP21 jedinice moraju biti zaštićene od vremenskih nepogoda. U europskoj klimi, gdje se temperature mogu kretati između -20 °C zimi i 60 °C na zidu okrenutom prema jugu ljeti, potvrdite radni raspon pune snage pretvarača prije nego što ga odredite.

Komunikacijska sučelja — Wi-Fi, Ethernet, RS485 ili Modbus — određuju kako se pretvarač integrira s platformama za nadzor i sustavima upravljanja energijom zgrade. Za rezidencijalne korisnike obično je dovoljno praćenje u oblaku putem aplikacije za pametni telefon. Za komercijalne operatere, RS485 ili Modbus povezivost omogućuje integraciju sa SCADA sustavima na licu mjesta i automatizirano uzbunjivanje grešaka.

Financijske i ekološke koristi

Najizravnija financijska korist solarnog sustava povezanog s mrežom je smanjenje električne energije kupljene od komunalnog poduzeća. Tijekom dnevnih sati, solarna proizvodnja nadoknađuje potrošnju u stvarnom vremenu. Svaki višak teče u mrežu, a većina europskih zemalja ima neki oblik kompenzacije za taj izvoz — bilo fiksnu otkupnu tarifu, neto mjerenje ili poticaj za vlastitu potrošnju.

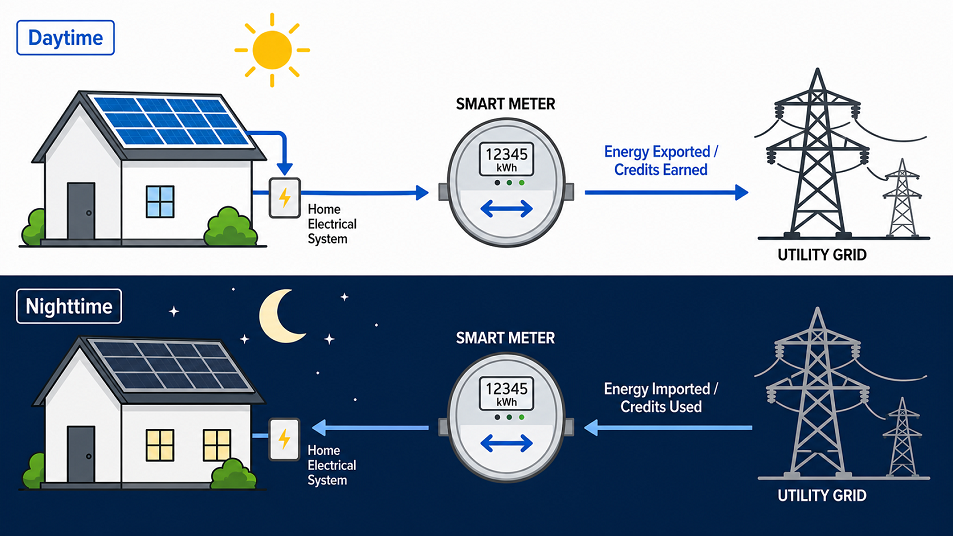

Prema tipičnoj shemi neto mjerenja, vaše pametno brojilo bilježi i energiju koju crpite iz mreže i energiju koju izvozite. U trenutku naplate, izvezeni iznos se pripisuje vašoj potrošnji, smanjujući neto količinu koju plaćate. Moderna dvosmjerna pametna brojila obrađuju ovo obračunavanje automatski i precizno — za razliku od starijih analognih mjerača s rotirajućim diskom koja su zamijenila. U mjesecima u kojima je solarna proizvodnja visoka, a potražnja kućanstava umjerena, moguće je smanjiti račun za električnu mrežu gotovo na nulu.

Slučaj zaštite okoliša je jednostavan. Svaki kilovatsat koji proizvede solarni sustav povezan s mrežom istiskuje kilovatsat koji bi inače bio proizveden toplinskom proizvodnjom - ugljen, plin ili nafta - u mreži. Tijekom životnog vijeka sustava od 25 godina, tipična stambena instalacija od 8 kW u srednjoj Europi kompenzirat će otprilike 150-200 tona CO₂, ovisno o intenzitetu ugljika lokalne mreže. Za tvrtke s obvezom izvješćivanja o održivosti, solarna energija povezana s mrežom pruža mjerljiva i provjerljiva smanjenja emisija u opsegu 2.

Stabilnost troškova energije je sekundarna, ali sve više cijenjena korist. Cijene električne energije u Europi bile su vrlo nestabilne u posljednjih nekoliko godina. Solarna instalacija s inverterom povezanim s mrežom zaključava dio vaše opskrbe energijom uz gotovo nulti granični trošak, pružajući određeni stupanj izolacije od budućih povećanja tarifa. Za korisnike koji žele dodatno proširiti tu zaštitu, prijelaz na hibridni pretvarač s baterijskim pohranjivanjem logičan je sljedeći korak — a mnogi string izmjenjivači na današnjem tržištu dizajnirani su za prihvaćanje dodatka za pohranu bez potrebe za potpunom zamjenom sustava.

Stambene nasuprot komercijalnih instalacija

Mrežni izmjenjivači služe za oba tržišta, ali zahtjevi se značajno razlikuju nakon što pređete na osnovnu funkciju pretvorbe.

Stambeni sustavi u Europi obično se kreću od 3 kW do 20 kW, pokriveni jednim ili manjim brojem jednofaznih ili trofaznih izmjenjivača. Dimenzioniranje je obično jednostavno: uskladite nazivni AC izlaz pretvarača s 80–110% vršne istosmjerne snage polja. Skromno nisko dimenzioniranje — poznato kao DC predimenzioniranje — uobičajena je praksa jer solarni paneli rijetko proizvode svoju nazivnu vršnu snagu istovremeno, a poboljšava učinkovitost pretvarača pri djelomičnim opterećenjima koja dominiraju većim dijelom dana. Ako se planira buduće proširenje, odaberite pretvarač s prostorom za visinu u svom DC ulazu ili projektirajte sustav tako da se druga jedinica može dodati paralelno. Naš stambeni fotonaponski setovi za kućne instalacije su unaprijed usklađeni s kapacitetom pretvarača kako bi se ova odluka pojednostavila.

Komercijalne instalacije predstavljaju dodatnu složenost. Sustavi iznad 100 kW općenito zahtijevaju trofazne centralne pretvarače, formalne ugovore o povezivanju na mrežu s operatorom distribucijske mreže (DNO) i inženjersku potvrdu postavki zaštitnih releja. Zahtjevi za praćenje također su zahtjevniji: upravitelji objekata obično trebaju nadzorne ploče u stvarnom vremenu, automatizirane obavijesti o greškama i povijesne podatke o prinosu za izvješćivanje o učinku. Napredne platforme za praćenje mogu integrirati podatke o solarnoj proizvodnji sa sustavima upravljanja energijom u zgradama, omogućujući strategije automatiziranog prebacivanja opterećenja koje povećavaju udio vlastite potrošnje solarne električne energije i dodatno smanjuju troškove uvoza mreže.

Oba segmenta imaju koristi od istih temeljnih financijskih pokretača — smanjeni računi za struju, prihod od izvoza i potencijalna podobnost za zelene tarife ili certifikate održivosti — ali rokovi povrata i odgovarajuća arhitektura invertera dovoljno se razlikuju da bi stambene i komercijalne projekte trebalo specificirati odvojeno.

Instalacija, održavanje i rješavanje problema

Instalacija mrežnog pretvarača uključuje priključke izmjenične struje pod naponom i službenu obavijest ili postupak odobrenja s lokalnim operatorom distribucijske mreže. U većini europskih zemalja ovaj posao mora izvesti ovlašteni električar ili ovlašteni solarni instalater. Instalacija „uradi sam“ tehnički je izvediva u nekim jurisdikcijama, ali obično poništava jamstvo proizvođača, možda neće zadovoljiti zahtjeve osiguravatelja, a na nekim tržištima jednostavno nije dopuštena bez DNO odobrenja koje je dostavio kvalificirani stručnjak.

Svakodnevno održavanje je minimalno u usporedbi s većinom električne opreme. Periodični vizualni pregled — provjera korozije, neobičnih zvukova iz ventilatora za hlađenje i potvrđivanje održava li se ventilacijski razmak oko jedinice — dovoljan je za većinu instalacija. Ažuriranja firmvera koja je izdao proizvođač trebala bi se primijeniti kada su dostupna, jer se često odnose na ažuriranja usklađenosti mrežnog koda i usavršavanja MPPT algoritma. Podaci praćenja su najpouzdaniji sustav ranog upozorenja: trajni pad specifičnog prinosa (kWh po kWp) u usporedbi sa sezonskom baznom linijom obično je prvi znak kvara u razvoju, bilo u pretvaraču, ožičenju ili samim pločama.

Uobičajena stanja kvara i njihovi vjerojatni uzroci: pretvarač koji se ne uspije pokrenuti ujutro unatoč sunčevoj svjetlosti obično ukazuje na mrežni napon ili očitanje frekvencije izvan prozora prihvaćanja pretvarača — provjerite je li susjedovo napajanje također pogođeno prije nego što pretpostavite hardversku grešku. Ponovljena prenaponska isključenja na strani izmjenične struje uobičajena su u područjima s visokom sunčevom penetracijom na slaboj mreži i mogu zahtijevati podešavanje postavki jalove snage pretvarača ili krivulje odziva napona u dogovoru s DNO-om. Prekidi komunikacije koji utječu na daljinski nadzor obično su Wi-Fi ili problem konfiguracije mreže, a ne hardverski kvar, a rješavaju se provjerom postavki usmjerivača ili prebacivanjem na žičanu Ethernet vezu.

Sigurnosni standardi i usklađenost

Mrežni pretvarači rade na raskrižju privatnih solarnih sustava i javne električne mreže, zbog čega podliježu nekim od najstrože testiranih standarda u energetskoj elektronici. Usklađenost nije obvezna — komunalna poduzeća će odbiti zahtjev za spajanje na mrežu za bilo koji pretvarač koji ne može dokazati usklađenost s primjenjivim standardima, a police osiguranja za solarne instalacije također to također zahtijevaju.

Za tržišta Sjeverne Amerike , dva temeljna zahtjeva su UL 1741 i IEEE 1547. UL 1741 je sigurnosni standard proizvoda koji pokriva električni, mehanički i toplinski dizajn pretvarača, pretvarača i regulatora punjenja koji se koriste u distribuiranoj proizvodnji. Zahtijeva ispitivanje zaštite od otočivanja, prekostrujnu zaštitu i detekciju kvara na zemlji. IEEE 1547 postavlja zahtjeve međusobnog povezivanja i interoperabilnosti na razini sustava — definirajući kako pretvarač mora reagirati na odstupanja napona i frekvencije u mreži i specificirajući komunikacijske protokole koji omogućuju operaterima da nadziru i, gdje je potrebno, ograniče distribuiranu proizvodnu imovinu.

Za europska tržišta , ekvivalentni okvir izgrađen je oko normi IEC 62116 i EN 50549. IEC 62116 je međunarodna ispitna procedura za mjere sprječavanja ispadanja u komunalnim interaktivnim PV pretvaračima. Definira scenarij najgoreg slučaja testiranja — uravnoteženo rezonantno opterećenje osmišljeno za održavanje otoka — i zahtijeva od pretvarača da detektira stanje i prekine vezu unutar dvije sekunde. EN 50549 (1. i 2. dio) pokriva šire zahtjeve za generatore spojene na niskonaponske i srednjenaponske javne distribucijske mreže, uključujući krivulje odziva napona i frekvencije, sposobnost jalove snage i postavke zaštitnih releja sučelja. Konkretno u Njemačkoj, VDE-AR-N 4105 primjenjuje se na niskonaponske veze i dodaje nacionalne zahtjeve povrh europske osnovne linije. Pretvarači koji se prodaju u Europi trebaju imati deklaracije o sukladnosti za relevantne dijelove ovih standarda, a instalateri bi trebali provjeriti je li određeni model na DNO-ovom popisu odobrene opreme prije nego što se obvežu na dizajn.

Praktični zaključak za kupce: uvijek potvrdite da pretvarač koji navedete ima certifikate potrebne u vašoj zemlji, a ne samo opću oznaku CE. Oznaka CE na solarnom pretvaraču potvrđuje da je proizvođač samoizjavio sukladnost — ona sama po sebi ne potvrđuje da je jedinica neovisno testirana prema IEC 62116 ili EN 50549. Potražite izvješća o ispitivanju trećih strana od ovlaštenih laboratorija ako ste u nedoumici ili konzultirajte IEC 62116 standardna dokumentacija za ispitivanje anti-islandinga na IEEE Xplore za punu tehničku specifikaciju.

Često postavljana pitanja

Može li mrežni inverter raditi tijekom nestanka struje?

Ne — ne bez dodatnog hardvera. Standardni mrežni pretvarač se prema zakonu mora isključiti kada otkrije da je mreža izgubila napajanje. Ovo isključivanje protiv otoka štiti komunalne radnike od vodova pod naponom. Ako je rezervno napajanje tijekom prekida rada prioritet, trebat će vam ili hibridni pretvarač s baterijskim sustavom ili zasebni rezervni krug izvan mreže. Mnogi moderni izmjenjivači nizova dizajnirani su s hibridnim putem nadogradnje, pa je vrijedno razmotriti to u fazi projektiranja čak i ako ne dodajete odmah pohranu.

Koliko dugo traje mrežni inverter?

Većina proizvođača jamči za string pretvarače od 10 do 12 godina, s dostupnim opcijama produženog jamstva do 20 godina. Stvarni vijek trajanja često premašuje razdoblje jamstva — 15 do 20 godina je realno očekivanje za kvalitetnu jedinicu postavljenu na dobro prozračenom mjestu. Mikroinverteri obično imaju 25-godišnje jamstvo, koje odgovara očekivanom vijeku trajanja ploča koje opslužuju. Glavne habajuće komponente u string inverterima su elektrolitički kondenzatori i ventilatori za hlađenje; njihova zamjena nakon 10-12 godina isplativ je način produljenja radnog vijeka.

Koja veličina pretvarača mi je potrebna za stambeni sustav?

Praktična početna točka je uskladiti nazivni AC izlaz pretvarača s otprilike 80–110% vršne istosmjerne snage vašeg niza. Niz ploča od 10 kWp obično bi se upario s pretvaračem od 9–10 kW. Neznatno manja veličina pretvarača (DC predimenzioniranje) je uobičajena jer paneli rijetko rade na svom nazivnom vrhuncu istovremeno, i poboljšava učinkovitost tijekom uvjeta djelomičnog opterećenja koji dominiraju većim dijelom radnog dana. Vaš solarni instalater trebao bi potvrditi ovu veličinu u odnosu na vašu specifičnu orijentaciju krova, lokalne podatke o zračenju i sve čimbenike zasjenjenja.

Je li mrežni pretvarač isto što i hibridni pretvarač?

Ne. Mrežni pretvarač povezuje vaš solarni niz s mrežom i ne uključuje upravljanje baterijom. Hibridni pretvarač dodaje DC-spregnuto baterijsko sučelje, omogućavajući sustavu pohranjivanje viška solarne energije za korištenje noću ili tijekom prekida rada. Hibridni inverteri su skuplji i malo složeniji za ugradnju, ali nude veću energetsku neovisnost i otpornost. Ako niste sigurni koji je ispravan za vašu situaciju, početak sa sustavom samo za povezivanje na mrežu i kasnija nadogradnja je održiv put — pod uvjetom da je originalni pretvarač dizajniran da prihvati dodatni modul baterije.

Koje certifikate trebam tražiti kada kupujem mrežni inverter u Europi?

Potražite najmanje usklađenost s IEC 62116 (procedura ispitivanja protiv otočivanja), EN 50549-1 (zahtjevi za niskonaponsku vezu) i nacionalnim kodom mreže koji se primjenjuje u vašoj zemlji — VDE-AR-N 4105 u Njemačkoj, G98/G99 u UK-u ili ekvivalent. Izvješća o ispitivanju trećih strana iz akreditiranog laboratorija pružaju snažnije jamstvo od samoizjave proizvođača. Vaš DNO također može voditi popis odobrene opreme; provjerom ovoga prije dovršetka specifikacije proizvoda izbjegavaju se kašnjenja u fazi odobrenja priključka na mrežu.

Kako mogu pratiti performanse svog mrežnog pretvarača?

Većina modernih pretvarača uključuje ugrađeni nadzor putem Wi-Fi ili Etherneta, s podacima dostupnima putem aplikacije ili web portala proizvođača. Ključne metrike koje treba pratiti su dnevni i mjesečni prinos energije (kWh), vršna izlazna snaga i specifični prinos (kWh po instaliranom kWp) u usporedbi s lokalnim podacima o zračenju. Trajni pad specifičnog prinosa - umjesto apsolutnog prinosa, koji prirodno varira s godišnjim dobima - najpouzdaniji je pokazatelj problema u sustavu. Za komercijalne instalacije, RS485 ili Modbus povezivost omogućuje integraciju s platformama za upravljanje energijom trećih strana za napredniju analizu i automatizirano izvješćivanje.
