Deye Praktični vodič za instalaciju kućne baterije: Uobičajene greške i rješenja za SE-F16 i RW-F16

Deye Praktični vodič za instalaciju kućne baterije: Uobičajene greške i rješenja za SE-F16 i RW-F16

1. Uvod

U BBC-jevim tehnološkim izvješćima kućni sustavi za pohranu energije često se opisuju kao energetski neovisne "kućne elektrane" - krovni solarni paneli proizvode struju danju, baterije opskrbljuju struju noću ili za kišnih dana, rješavajući tako vršne cijene električne energije, fluktuacije mreže, pa čak i ekstremne vremenske prilike. Međutim, instalacija u stvarnom svijetu daleko je od "plug-and-play". Deye (Deye, profesionalna robna marka za pohranu energije i inverter) niskonaponske litijske baterije SE-F16 i RW-F16 (obje 16kWh LiFePO₄, nominalno 51,2 V), kada su uparene sa SUN-10K-SG05LP3-EU-SM2 (10kW trofazni niskonaponski hibridni inverter), iako dizajnirane da budu pouzdane, često pokazuju abnormalnosti u stvarnom ožičenju, komunikaciji i paralelizaciji. Ovaj članak, temeljen na službenim priručnicima tvrtke Deye, korisničkim forumima (kao što je DIY Solar Forum) i stvarnim slučajevima instalacije, analizira četiri tipična problema i njihova rješenja kako bi se običnim vlasnicima kuća ili instalaterima pomoglo da izbjegnu zamke. Podaci potječu iz najnovijih specifikacija proizvoda 2025-2026, a na stvarnu izvedbu utječu temperatura, SOC itd.

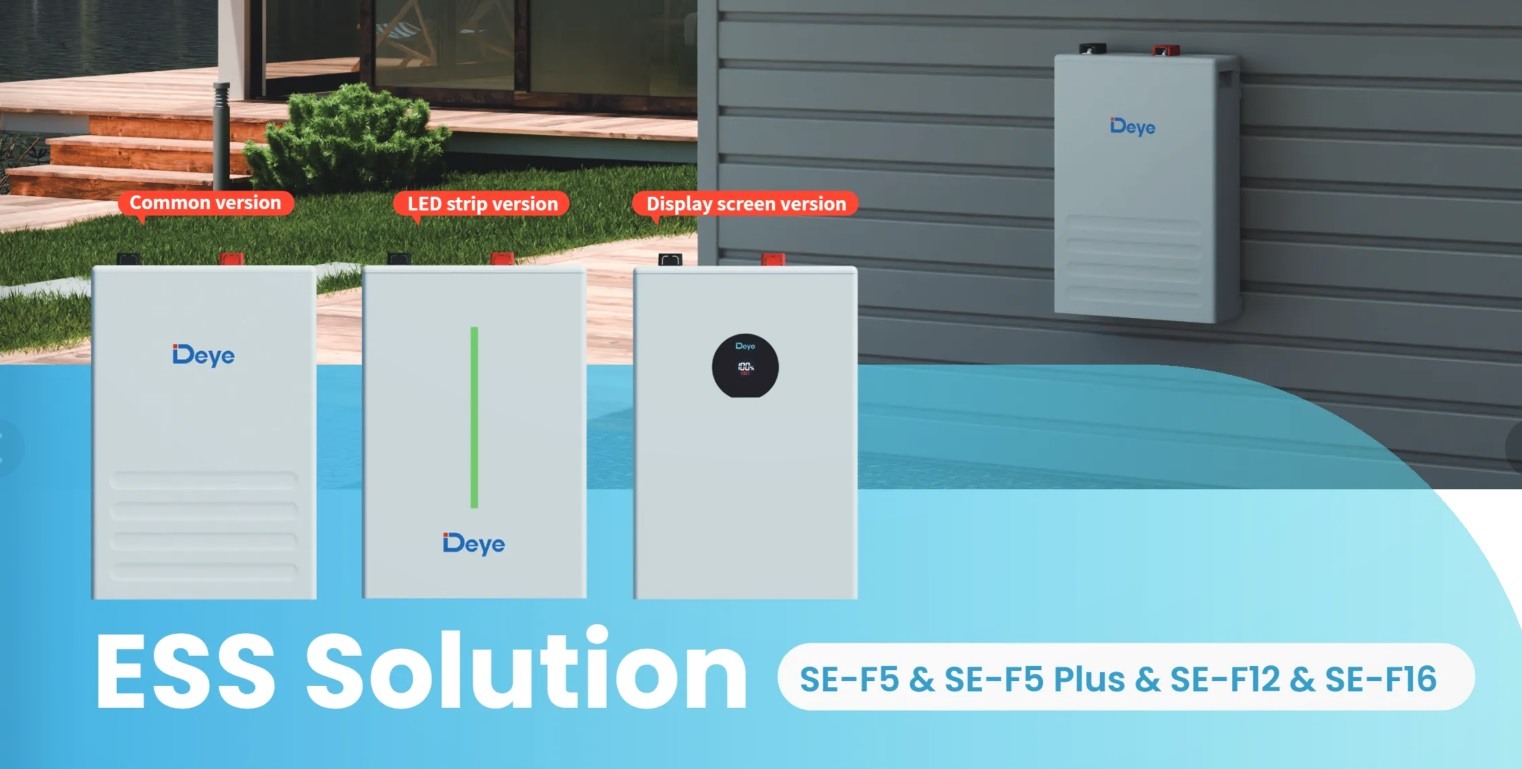

Slika 1. Službene slike serije Deye SE-F16

2.1 Prvi slučaj: greška BMS komunikacije — "baterija ne reagira," sustav se izravno gasi

Najčešća bolna točka: pretvarač prikazuje "comm./F01-F64" ili LCD zaslon baterije javlja "W31 Battery communication warning (PCS komunikacija ne uspijeva)." Vlasnik njemačkog trofaznog kućanstva instalirao je jednu SUN-10K-SG05LP3-EU-SM2 dvije jedinice RW-F16; nakon uključivanja, pretvarač se opetovano alarmirao, SOC baterije se nije prikazao, a punjenje/pražnjenje potpuno nije uspjelo. Analiza uzroka: Deye baterije imaju ugrađeni BMS (Battery Management System) koji komunicira s pretvaračem putem CAN 2.0 (RJ45 priključak). Uobičajeni uzroci uključuju:

• Komunikacijski kabel nije opremljen feritnim prstenom kao što je potrebno (za ožičenje na velikim udaljenostima preporučuje se namotavanje 4 zavoja kako bi se spriječile smetnje).
• Neispravan redoslijed ožičenja (CAN-H/L obrnut).
• Neispravan redoslijed uključivanja (najprije treba uključiti servisni prekidač baterije, zatim prekidač BMS i na kraju pretvarač).
• Način rada pretvarača “Li-BMS” nije postavljen na izvorni protokol Deye (ili je netočno odabran Pylontech ili drugi protokol treće strane).
• RW-F16 je klasični model; iako SE-F16 podržava automatsko umrežavanje, neusklađenost firmvera još uvijek može pokrenuti "ponavljanje glavne adrese" .

Praktična rješenja:

1. Nakon isključivanja, upotrijebite originalni komunikacijski kabel CAT5E za ponovno spajanje priključka baterije “PCS” na priključak BMS CAN pretvarača.
2. Kada je komunikacijski kabel dugačak ili postoje jake elektromagnetske smetnje na licu mjesta, feritni prsten mora biti instaliran i pravilno namotan.
3. Prije paralelnog spajanja, napunite sve baterije do 100% SOC kako biste smanjili razliku napona i izbjegli cirkuliranje struje.
4. Unesite "Postavljanje baterije" pretvarača i postavite protokol "Li-BMS" na izvorni protokol Deye (obično se automatski prepoznaje ili odaberite način rada 00).
5. Standardni redoslijed uključivanja: servisni prekidač baterije ON → BMS prekidač ON → pokretanje pretvarača.
6. Ako i dalje nije normalno, provjerite BMS zapisnik putem aplikacije Deye ili platforme za praćenje; samo Deye originalni pretvarači podržavaju mrežnu nadogradnju firmvera baterije, pretvarači trećih strana ne mogu izvesti ovu operaciju.

Povratne informacije vlasnika: Nakon poduzimanja ovih koraka, sustav se vratio u normalu unutar 10 minuta, a SOC podaci sinkronizirani su u stvarnom vremenu. Priručnik jasno navodi: za PCS komunikacijske alarme, prvo dijagnosticirajte putem softvera za nadzor i nemojte upravljati sustavom s greškama.

2.2 Drugi slučaj: Paralelna neuravnoteženost baterije — jedna „puna“, druga „gladna“

Uobičajeno tijekom proširenja s više baterija: nakon paralelnog povezivanja dviju SE-F16 jedinica, jedna nastavlja s punjenjem dok druga SOC ostaje na 60%, što rezultira izgubljenim ukupnim kapacitetom, pa čak i aktiviranjem "napona ćelije preko razlike" . Poljski vlasnik vile (4 RW-F16 10kW pretvarača) pronašao je neravnomjernu struju pražnjenja nakon paralelizacije, s alarmima pod vršnim opterećenjem. Analiza uzroka:

• RW-F16 zahtijeva IN→OUT lančanu vezu; SE-F16 podržava automatsko umrežavanje bez DIP prekidača, ali neispravan redoslijed komunikacijskih kabela ili sukob adresa i dalje može uzrokovati grešku u umrežavanju.
• SOC baterije nedosljedan prije paralelnog spajanja (priručnik striktno zahtijeva da se sve baterije napune do 100% prije paralelnog povezivanja).
• Poprečni presjek kabela za napajanje je premalen ili je spojni moment nedovoljan (preporučeno 2/0 AWG, standardni moment 24,5 Nm).
• Maksimalna struja punjenja/pražnjenja pretvarača nije konfigurirana prema ukupnom kapacitetu baterije: SUN-10K-SG05LP3-EU-SM2 maksimalna struja punjenja/pražnjenja 240 A, jednokratna struja kontinuiranog pražnjenja RW-F16 160 A.

Praktična rješenja:

1. Prije paralelnog spajanja potpuno napunite svaku bateriju zasebno do 100% SOC i ostavite ih da odstoje 24 sata kako biste osigurali dosljednost napona.
2. Komunikacijski kabeli moraju biti striktno spojeni u IN→OUT lančano; jedna jedinica podržava do 32 paralelne jedinice, ukupnog kapaciteta do 512kWh.
3. SE-F16 ne zahtijeva podešavanje DIP prekidača; RW-F16 paralelni način rada: način rada 1 za pretvarače ≤15kW, način rada 2 za pretvarače >15kW.
4. U pretvaraču "Postavljanje baterije", omogućite paralelni način rada, ispravno postavite ukupni kapacitet i maksimalnu struju punjenja/pražnjenja; preporuča se ograničenje jednokratne kontinuirane struje RW-F16 na unutar 160A kako bi se spriječilo pregrijavanje (ugrađeni prekidač od 125A pruža dodatnu zaštitu).
5. Pratite napon pojedinačne baterije i temperaturnu razliku u stvarnom vremenu putem Deye cloud platforme ili aplikacije; odmah provjerite kabele i spojeve ako razlika napona prelazi 0,5 V.

Rezultat: Nakon popravka, vlasnik je postigao uravnoteženo punjenje/pražnjenje baterije i ravnomjernu raspodjelu struje, povećavajući stopu vlastite potrošnje sustava za 30%. Priručnik izričito upozorava: u paralelnom načinu rada, ako kontinuirana struja jedne baterije premaši ograničenje, to može uzrokovati pregrijavanje ili čak sigurnosne rizike

.

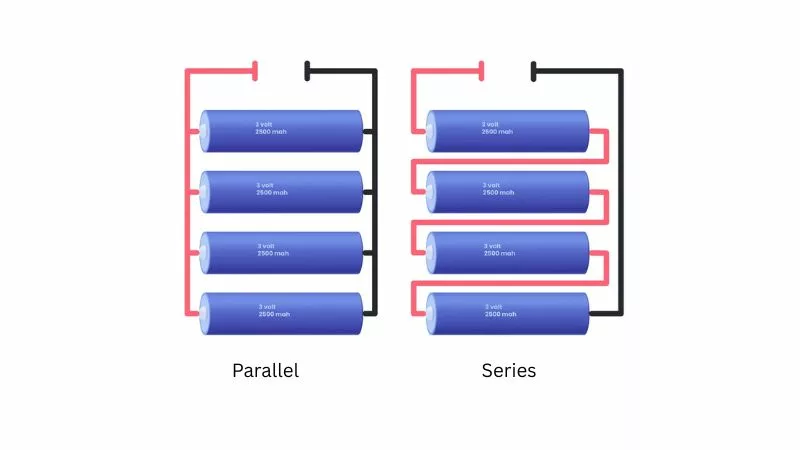

Slika 2. Shematski dijagram principa paralelnog i serijskog povezivanja baterije

2.3 Treći slučaj: Uzemljenje i DC greška — F22/F56 alarm, opasnost po sigurnost

Nakon instalacije SUN-10K-SG05LP3-EU-SM2, često se javlja F22 (moguće abnormalnost uzemljenja ili istosmjerne veze) ili F56 (prenizak napon istosmjerne sabirnice). Francuski instalater nailazio je na povremene "offline" probleme prilikom postavljanja RW-F16 na zid; pretvarač je prikazao abnormalno nizak napon baterije (stvarni napon baterije 51 V normalno). Analiza uzroka:

• Veza uzemljenja nepouzdana (kućište pretvarača i baterija moraju biti pravilno spojeni na PE zaštitno uzemljenje).
• DC pozitivni/negativni zakretni moment kabela nije na standardu (24,5 Nm) ili je polaritet obrnut (može izravno oštetiti pretvarač).
• RW-F16 ima ugrađeni dvopolni prekidač od 125A, SE-F16 kontinuirani kapacitet pražnjenja do 230A; kada je temperatura okoline ispod 0℃, BMS baterije zabranjuje punjenje i aktivira zaštitu.
• CT strujni transformator instaliran u pogrešnom smjeru (u načinu nultog izvoza, strelica mora pokazivati ​​na stranu opterećenja).

Praktična rješenja:

1. Prije instalacije provjerite da svi istosmjerni kabeli ispunjavaju zahtjeve zakretnog momenta, strogo razlikuju pozitivne i negativne polove i nikada ih ne mijenjaju.
2. Kućište pretvarača i kućište baterije moraju biti pouzdano uzemljeni na istu PE točku kako bi se formirala ekvipotencijalna veza.
3. Provjerite zapisnik “Alarmi sustava” pretvarača; F22 je uglavnom uzrokovan labavim spojevima — ponovno zategnite da biste riješili.
4. Spojite senzor temperature na ispravan priključak; izbjegavajte pogrešno postavljanje načina rada olovne baterije.
5. Pričvrstite CT strujni transformator na odgovarajuću faznu liniju tako da strelica pokazuje prema opterećenju; trofazni sustav mora u potpunosti pokriti L1/L2/L3.

Nakon popravka, alarmi su eliminirani i funkcija bešavnog prebacivanja UPS-a sustava radila je normalno. Izvješća povezana s BBC-jem istaknula su da je loše uzemljenje jedna od najskrivenijih sigurnosnih opasnosti u kućnim sustavima za pohranu energije.

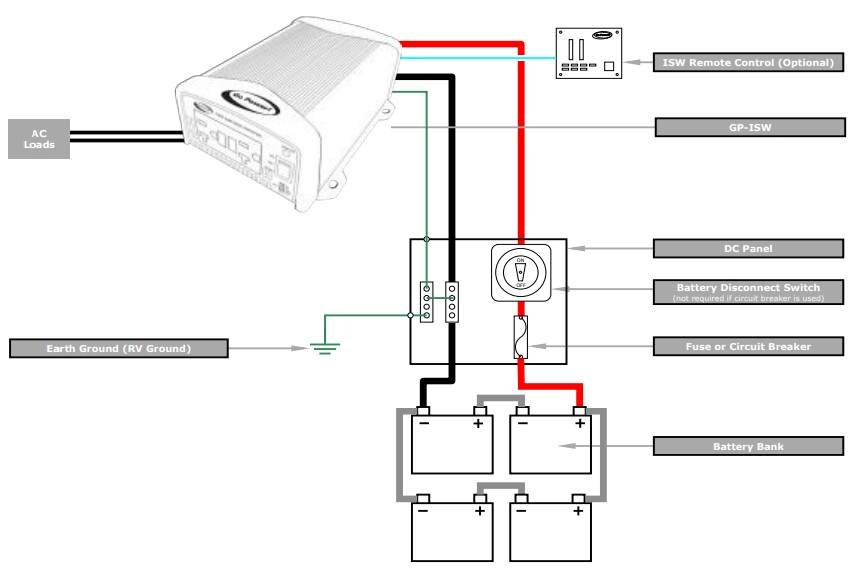

Slika 3. Potpuni shematski dijagram ožičenja i uzemljenja na strani pretvarača istosmjerne struje (PE/uzemljenje)

2.4 Četvrti slučaj: Neuspjeh punjenja/pražnjenja tijekom vremena upotrebe (TOU) i zaključavanje gornje granice punjenja

Kada je pretvarač postavljen na vremenska razdoblja vršne cijene električne energije, baterija se ne puni prema rasporedu ili se puni samo do najviše 80%. Nizozemski korisnik koji je upario SE-F16 otkrio je da tijekom noćnih razdoblja niskih cijena nije bilo punjenja, dok je danju neuobičajeno prikazano "pražnjenje baterije". Analiza uzroka:

• Opcija "Aktiviraj bateriju" greškom je omogućena (ova funkcija služi samo za oporavak baterije pri niskom nivou SOC; mora biti onemogućena tijekom normalnog rada).
• BMS komunikacija je nestabilna, tako da pretvarač ne može dobiti stvarne SOC podatke.
• RW-F16/SE-F16 firmware baterije podržava nadogradnju samo na Deye pretvarače; miješanje s uređajima trećih strana kao što je Victron lako uzrokuje abnormalni prikaz protoka energije.

Praktična rješenja:

1. U "Postavljanje baterije" pretvarača onemogućite funkciju "Aktiviraj bateriju".
2. Omogućite "Grid Charge" i ispravno postavite TOU razdoblja vrh-dolina (npr. noćno 00:00-06:00 punjenje cijene doline).
3. Prvo isključite probleme s BMS komunikacijom (pogledajte prvi slučaj).
4. Prilikom miješanja s pretvaračima trećih strana, prebacite se na ručni način rada napona ili kontaktirajte Deye da potvrdite kompatibilnost protokola.

Nakon što je korisnik primijenio popravak, sustav je strogo slijedio strategiju peak-valley, a troškovi električne energije značajno su se smanjili.

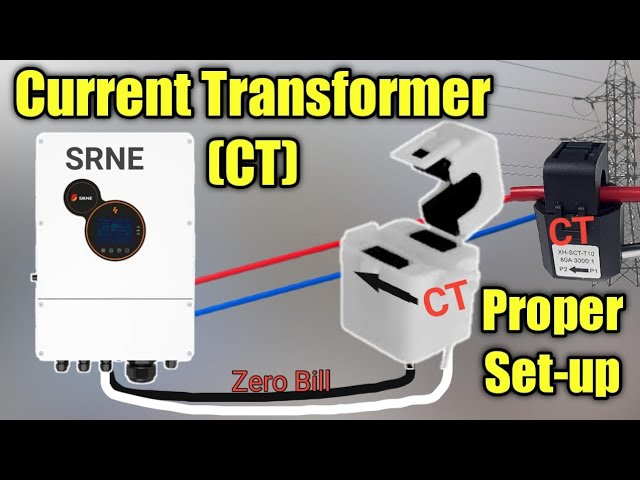

Slika 4. Ispravan dijagram instalacije CT strujnog transformatora

3. Vodič za izbjegavanje zamki: profesionalna instalacija ostaje ključna

Deye SE-F16 (kompaktna struktura, velika izlazna struja, viša ocjena zaštite) i RW-F16 (ugrađeni prekidač strujnog kruga, klasična montaža na zid) oba su zreli stambeni proizvodi, koji imaju životni vijek od 6000 ciklusa i više od 90% povratne učinkovitosti. Međutim, instalacija je profesionalna: mora je izvesti stručno osoblje, striktno slijedeći standarde zakretnog momenta navedene u priručniku, raspon radne temperature (punjenje 0-55 ℃) i komunikacijske specifikacije. Većina grešaka pri instalaciji proizlazi iz nestandardnih operacija — odabir kabela koji ne zadovoljava zahtjeve, kaotičan redoslijed uključivanja ili neuspjeh u izvođenju balansiranja prije paralelnog spajanja. Praktične preporuke:

• Dovršite simulaciju cijelog sustava i otklanjanje pogrešaka prije instalacije.
• Redovito provjeravajte verziju firmvera i zapisnike rada putem aplikacije Deye.
• Iako je isporuka skladišta u Europi učinkovita, ipak se preporuča odabrati lokalne certificirane instalatere.
• U ekstremnim vremenskim uvjetima, usredotočite se na praćenje temperature baterije kako biste izbjegli česte okidače BMS zaštite.

Tehnologija skladištenja energije, kako je opisano u izvješćima BBC-a, prelazi iz profesionalnih scenarija u obična kućanstva. Međutim, da bi se istinski postigla energetska neovisnost kućanstva, standardizirani rad tijekom faze instalacije često je važniji od samog proizvoda. Kada naiđete na kvarove, prvo pogledajte službenu referentnu tablicu kvarova Deye ili kontaktirajte službenu tehničku podršku. Nakon pravilnog uklanjanja pogrešaka, ova serija baterija može stabilno raditi više od 10 godina, postajući pouzdana rezervna jedinica za zelenu energiju za dom.
