Tehnička usporedba deye hibridnih pretvarača modela: SUN-8K-SG02LP1-EU-AM2 VS SUN-8K-SG05LP1-EU VS SUN-8K-SG05LP1-EU-SM2

U razvoju krajolika solarne energije, dizajn pretvarača igra glavnu ulogu u ukupnoj učinkovitosti, sigurnosti i upotrebljivosti sustava. Ovaj članak pruža detaljnu tehničku usporedbu triju modela hibridnog pretvarača DEYE 8KW-SUN-8K-SG02LP1-EU-AM2, SUN-8K-SG05LP1-EU, i SUN-8K-SG05LP1-EU-SM2-do pomagača dizajnera i instalatera u odabiru najprikladnijih opcija.

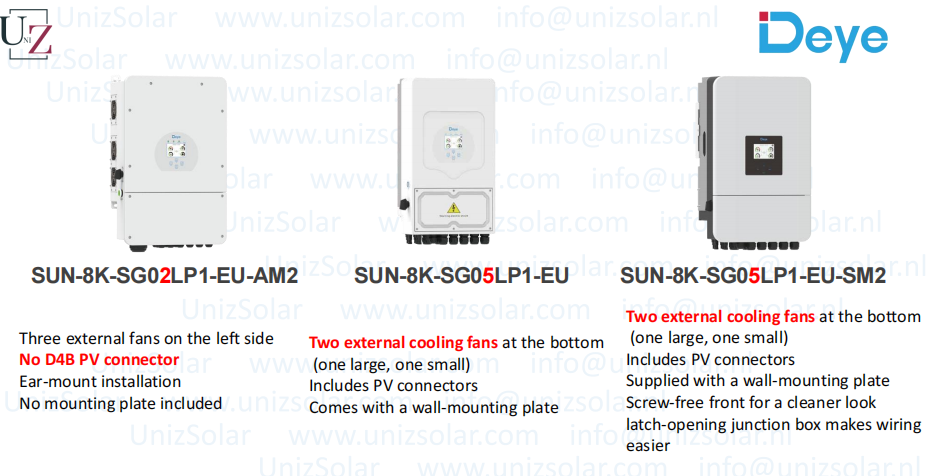

1. Hlađenje i izgled
SUN-8K-SG02LP1-EU-AM2 sadrži tri vanjska ventilatora za hlađenje na lijevoj strani. Podržava instalaciju uha i isključuje stražnju ploču za ugradnju. Značajno je da ne uključuje D4B PV konektore.

SUN-8K-SG05LP1-EU koristi dva ventilatora za hlađenje na dnu (1 velika 1 mala) i uključuje PV konektore. Opskrbljuje se sa zidnom pločom.

SUN-8K-SG05LP1-EU-SM2 također prihvaća postavljanje dvostrukog donjeg fana. Poboljšava estetiku i praktičnost ugradnje s prednjim poklopcem bez vijčanja, zasun i uključenom zidnom pločom.

2. Električni ulaz i PV konfiguracija
Sva tri modela dijele istu maksimalnu PV ulaznu struju od 26 26 A, a podržavaju 2/2 2 PV ulaze u string, osiguravajući fleksibilnost u konfiguraciji solarnog niza.

3. Unutarnja struktura i dizajn kruga
SUN-8K-SG02LP1-EU-AM2 ističe se s dva ICT priključka, PV brzim spojenim terminalima i dva sučelja s brzim propadanjem. Uključuje jednog 12 VDC pomoćnog napajanja i pruža poboljšanu izolaciju i vozačke ploče na SG05 platformi. Međutim, to ponovno koristi Wi-Fi odbor.

SUN-8K-SG05LP1-EU uključuje jedan ICT priključak i koristi D4B (MC4-tip) konektora. Nedostaju mu brzi portovi i ne sadrže 12 V pomoćni izlaz.

SUN-8K-SG05LP1-EU-SM2 gradi na SG05LP1-EU, zadržavajući jedan ICT priključak, D4B priključke i dva brzog priključka. Uključuje 12 VDC pomoćnog izlaza i uvodi kontrolu pomičenja na ATS priključak za veću fleksibilnost konfiguracije.

4. PCB i arhitektura ploče
SUN-8K-SG02LP1-EU-AM2 nudi dodatnu izolaciju i vozačke ploče u usporedbi s SG05. Wi-Fi modul se ponovno koristi, a ne novo integriran.

SUN-8K-SG05LP1-EU koristi osnovni SG05 PCB snop bez dodatnih poboljšanja.

SUN-8K-SG05LP1-EU-SM2 dijeli jezgru arhitekture sa SG05, ali uključuje nove glavne kontrole, LCD i dodatne pomoćne ploče, s podrškom DRM ploče kao standardnim.

5. Veličina i težina
SG02LP1-EU-AM2 najveći je i najteži na 420 × 670 × 233 mm i 35,6 kg.

SG05LP1-EU je kompaktniji pri 330 × 580 × 232 mm, težine 24,9 kg.

SG05LP1-EU-SM2 pada između dva na 366 × 589,5 × 237 mm, težine 26,8 kg.

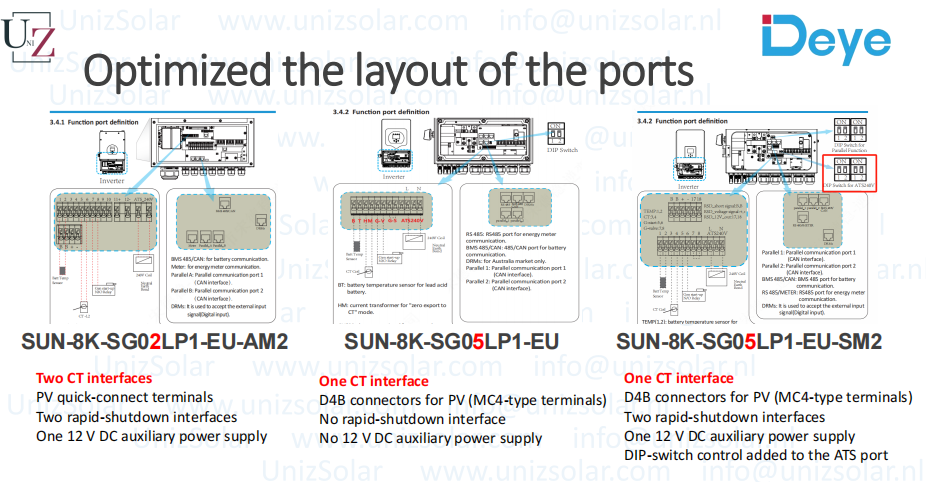

6. Izgled priključaka i dizajn sučelja

Tri modela pokazuju značajnu varijancu u izgledu porta i podrške CT sučelja:

SG02LP1-EU-AM2 ima dva CT sučelja, PV terminala za brzo povezivanje i dva porta s brzim propadanjem s 12 V pomoćnim izlazom.

SG05LP1-EU podržava jedno CT sučelje, D4B konektore, a nedostaje mu i brzih i pomoćnih snaga.

SG05LP1-EU-SM2 poboljšava se na tome s jednim CT sučeljem, D4B priključcima, dvama brzim portima, 12 V pomoćnom opskrbom i integracijom dip-switch na ATS priključku.

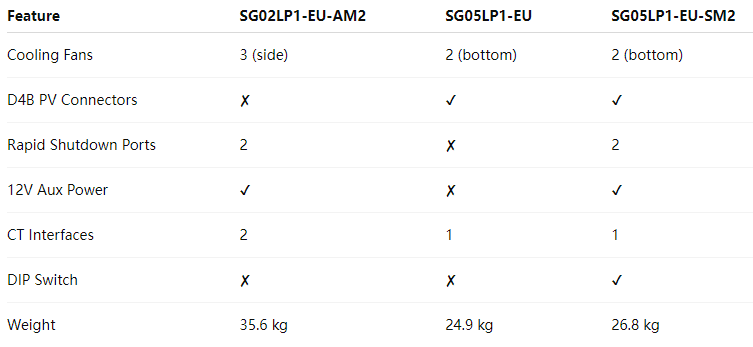

Zaključak

Preporuka:

SG02LP1-EU-AM2 idealan je za naprednu izolaciju, dvostruko mjerenje CT-a i sustave koji zahtijevaju izlaz od 12 V AUX-a i poboljšanu kontrolu luka.

SG05LP1-EU je lakša, osnovnija opcija pogodna za instalacije s manje pomoćnih potreba.

SG05LP1-EU-SM2 postiže ravnotežu s poboljšanim značajkama, poboljšanom kontrolom i boljom estetikom-čineći to najfiniraniji model za opće aplikacije.
