Deye SG06LP1 naspram SG05LP1: Usporedba jednofaznog hibridnog pretvarača

Što čini seriju SG06LP1 drugačijom

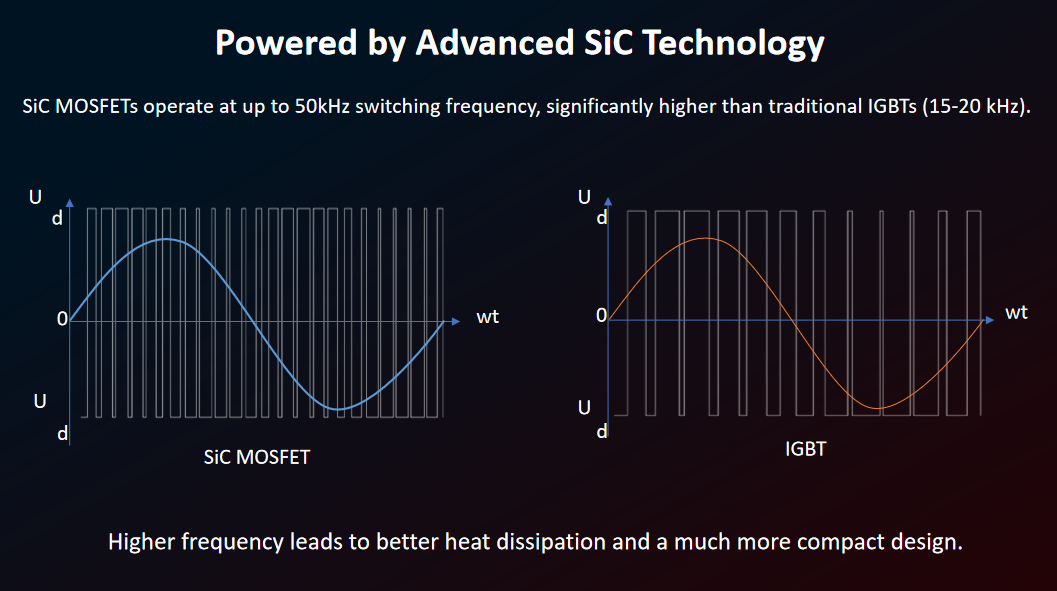

Veličina jednofaznog hibridnog pretvarača prije je bila diktirana količinom topline koju njegove sklopne komponente mogu odbaciti. Serija SG06LP1 tvrtke Deye mijenja tu jednadžbu zamjenom tradicionalnih IGBT-a MOSFET-ovima od silicij karbida (SiC), koji se prebacuju na do 50kHz u usporedbi s 15-20kHz tipičnim za IGBT dizajne.

Viša frekvencija preklapanja znači da se unutarnje komponente za filtriranje pretvarača — induktori, kondenzatori — mogu znatno smanjiti dok još uvijek oblikuju čisti izlazni valni oblik. Manje topline proizvedene po ciklusu također smanjuje veličinu hladnjaka potrebnog za održavanje jedinice hladnom.

Praktični rezultat prikazuje se izravno na specifikacijskom listu: jednofazni niskonaponski hibridni solarni pretvarači izgrađen na ovoj SiC platformi postižu otprilike 0,6% veću učinkovitost dok smanjuju težinu za čak 42% na usporedivim ocjenama snage.

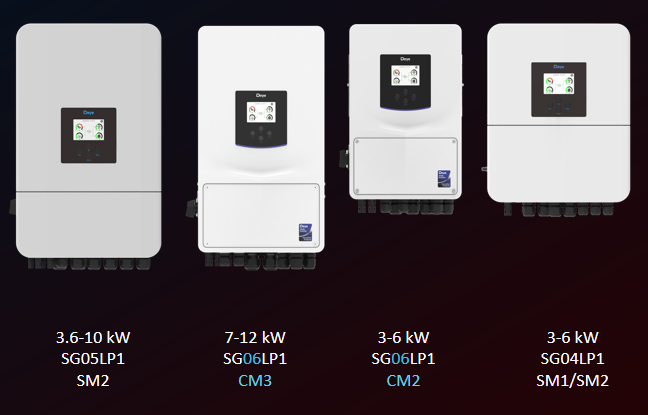

Kratak pregled cijele postave

Serija SG06LP1 podijeljena je u dva opsega snage. Modeli od 3-6kW (SG06LP1-CM2) ciljaju na manje stambene instalacije, dok modeli od 7-12kW (SG06LP1-CM3) pokrivaju veće domove ili mala komercijalna opterećenja. Obje se nalaze uz raniju seriju SG05LP1, koja je i dalje dostupna za 3,6-10kW, i seriju SG04LP1 na ulaznoj razini od 3-6kW.

Ovdje je važna konvencija imenovanja. CM2 i CM3 označavaju nove kontrolne ploče bazirane na SiC-u, dok SM1/SM2 označavaju stariju IGBT platformu koja se još uvijek prodaje pod oznakama SG04LP1 i SG05LP1. Znajući koji sufiks gledate govori vam koju generaciju interne elektronike zapravo kupujete.

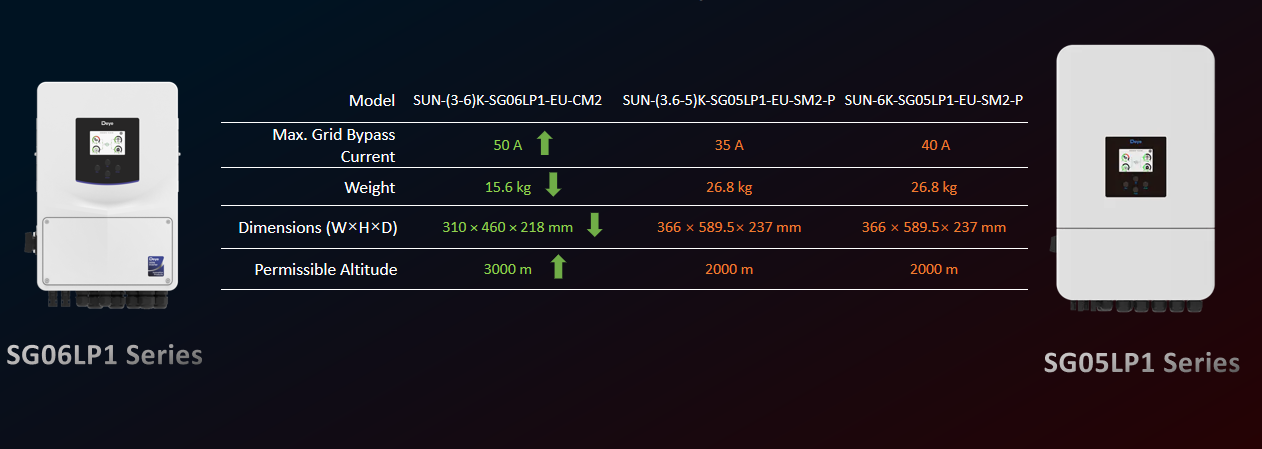

3-6kW modeli: SG06LP1-CM2 vs SG05LP1-SM2

Na početnoj razini snage, generacijski jaz najveći je u fizičkom otisku. SUN-(3-6)K-SG06LP1-EU-CM2 teži 15,6 kg , naspram 26,8 kg za obje varijante SG05LP1-SM2-P — razlika od preko 11 kg na jedinicama koje rade isti posao.

Dimenzije slijede isti obrazac: 310×460×218 mm za CM2 naspram 366×589,5×237 mm za SM2-P modele. To je znatno manji otisak za zidne instalacije gdje je prostor u ormaru ili pomoćnoj prostoriji tijesan.

Dva druga broja odvajaju ove modele izvan veličine. Maksimalna struja premosnice mreže na CM2 doseže 50 A, ispred 35 A (3,6-5K varijanta) i 40 A (6K varijanta) na SM2-P jedinicama — relevantno za instalacije koje očekuju veće prolazno opterećenje mreže. Dopuštena nadmorska visina također se penje od 2000m do 3000m , što je važno za planinska ili visoka mjesta gdje smanjenje snage postaje stvarno ograničenje dizajna.

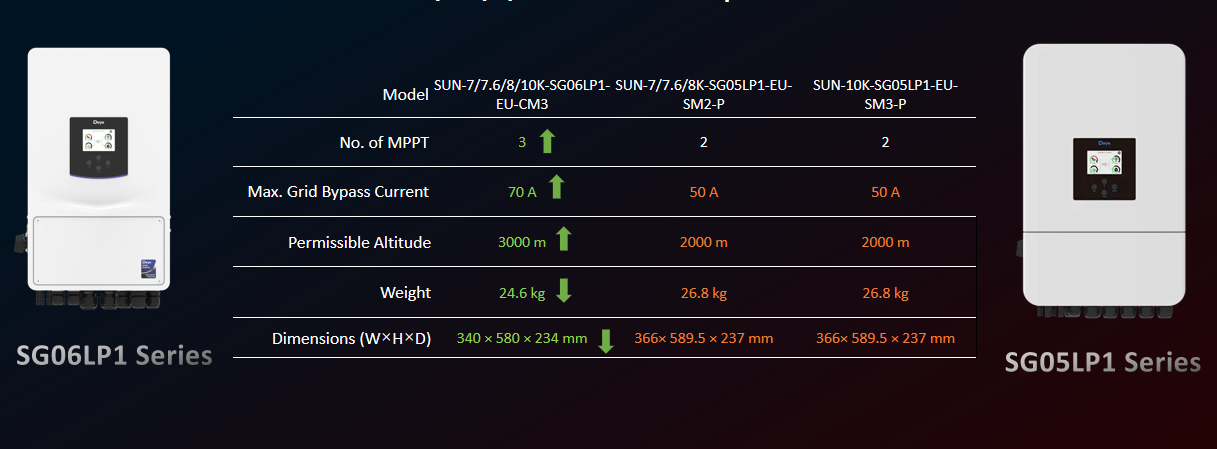

Modeli 7-12kW: SG06LP1-CM3 u odnosu na SG05LP1-SM2/SM3

Povećavajući se na razinu od 7-12kW, linija SG06LP1-CM3 dodaje mogućnost koju SG05LP1 ne nudi u ovom rasponu: treći MPP tracker. Gdje SUN-(7-8)K-SG05LP1-EU-SM2-P i SUN-10K-SG05LP1-EU-SM3-P pokreću 2 MPPT-a, CM3 radi 3 , otvarajući fleksibilnije konfiguracije nizova za nizove podijeljene na više krovnih ravnina ili usmjerenja.

Premosna struja vidi isti generacijski skok viđen na nižoj razini: 70 A na CM3 naspram 50 A na obje varijante SG05LP1. Težina pada sa 26,8 kg na 24,6 kg, a otisak se smanjuje sa 366 × 589,5 × 237 mm na 340 × 580 × 234 mm. Dopuštena nadmorska visina ponovno se penje na 3000 m, što odgovara poboljšanju koje se vidi na modelima CM2 manje snage.

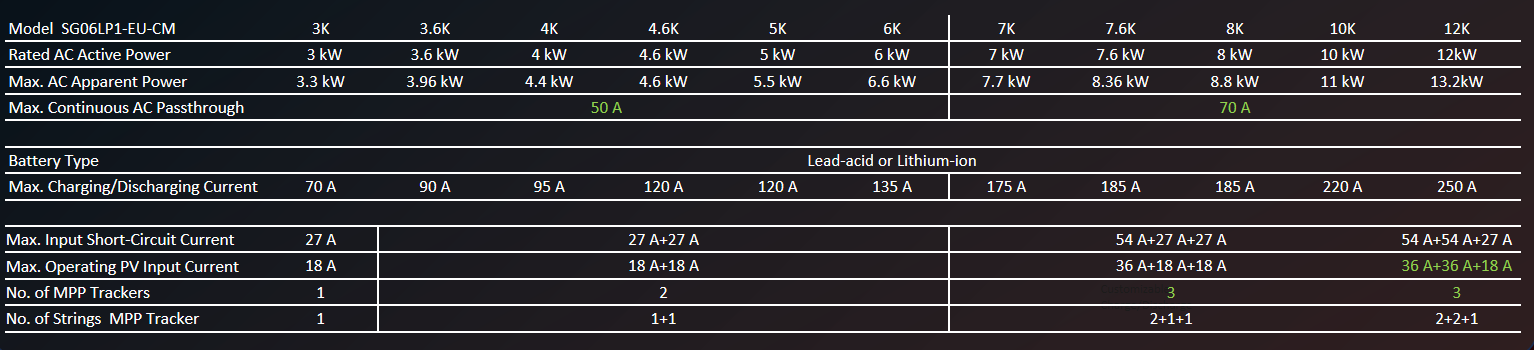

Referentna tablica pune specifikacije

Osim glavnih usporedbi, kompletna linija SG06LP1-EU-CM obuhvaća deset ocjena snage od 3K do 12K, a sve dijele istu kompatibilnost s olovno-kiselinskim ili litij-ionskim baterijama. MPP tracker broji sa snagom: konfiguracije s jednim trackerom prolaze kroz 3-6K modele, dva trackera pokrivaju 3.6K-6K jedinice, a tri trackera se pojavljuju počevši od 7K.

Struja punjenja i pražnjenja postojano raste u cijelom rasponu, od 70 A na 3K modelu do 250 A na 12K glavnom modelu. Maksimalna radna PV ulazna struja slijedi sličnu krivulju, dosežući 36A 36A 18A na 12K jedinici zahvaljujući dizajnu s tri traga. Za sve koji planiraju raspored nizova, ova je tablica najbrži način provjere kako MPP kapacitet praćenja utječe na opcije ožičenja prije nego što se posvetite određenom modelu.

Odabir između SG06LP1 i SG05LP1

Za većinu novih instalacija, serija SG06LP1 je sposobniji izbor na papiru: lakša, manja, veća premosna struja i — na razini od 7kW plus — dodatni MPP tracker. Serija SG05LP1 i dalje ima smisla tamo gdje zalihe serije CM još nisu dostupne lokalno ili gdje instalater već ima rezervne dijelove i puštanje u pogon je upoznat sa SM platformom.

Nadmorska visina vrijedi zasebno označiti. Projekti iznad 2000 m nemaju opciju SG05LP1 koja zadovoljava tu ocjenu unutar ovog skupa podataka — dopuštena nadmorska visina od 3000 m SG06LP1 postaje težak zahtjev, a ne nešto što je lijepo imati. Osim toga, odluka se često svodi na to koliko ušteda prostora za ugradnju i prostor za premosnicu vrijede u odnosu na dostupnost komponenti. Ne treba svaki projekt najnoviju platformu, ali odabir pretvarača prave veličine za opterećenje važnije od jurnjave za najbolje ocijenjenim modelom na polici.
